Bouwinstructie DCC-EX
Command Station

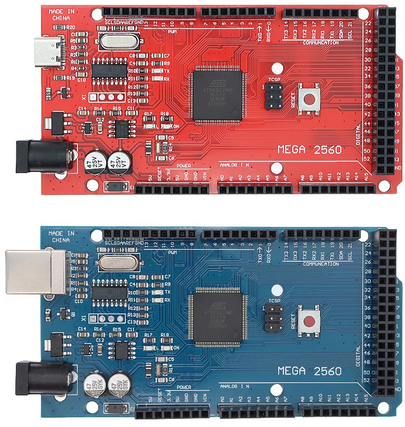

Mega 2560 board, USB-C (rood) of USB-B (blauw)

Het DCC-EX Command Station bestaat uit een Mega 2560 en een L298nh motor shield. De bouw is erg eenvoudig en wordt in detail beschreven op de website van de makers van DCC-EX. Daar vindt je ook de handige tool om zonder Arduino IDE de juiste sketch te uploaden (EX-Installer).

Je hoeft voor dit Command Station geen componenten te solderen, de boards zijn reeds voorzien van alle componenten en klaar voor gebruik.

De moeilijkheidsgraad van deze bouwinstructie is 1.

Klik hier om naar de website DCC-EX.com te gaan en de bouwbeschrijving te openen (Engels).

Het allerbelangrijkste punt uit de bouwbeschrijving van de DCC-EX Command Station is het doorsnijden van het Vin pad onderop het L296nh motorshield. Vergeet dat absoluut niet!

Aansluiten motor shield

Op het motor shield zitten 6 schroefterminals:

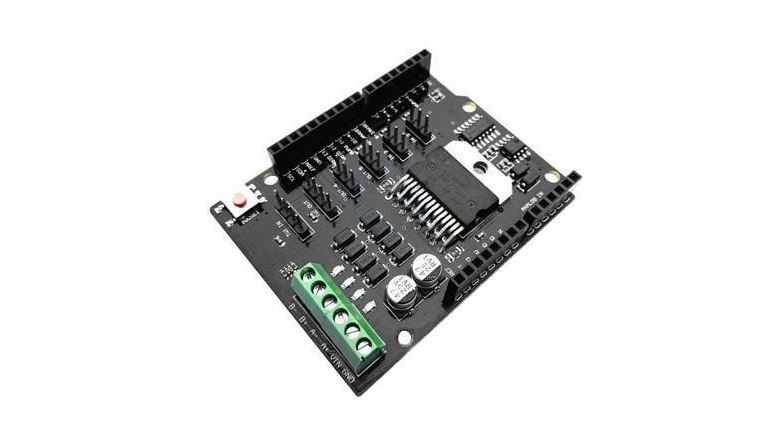

L298nh motor shield, klik

Sluit de voedingsspanning aan op Vin (+) en Gnd (-). Het DCC-hoofdspoor sluit je aan op A- en A+ en het programmeerspoor op B- en B+.

Het maakt daarbij niet uit welke railstaaf (bij 2-rail: links en rechts, bij 3-rail: railstaven en middenleider) je op welke uitgang van het motor shield aansluit (A+/A- of B+/B-) zolang je het bij meerdere rijstroomaansluitingen maar overal hetzelfde doet!

Instellen modelspoorsoftware

Er zijn natuurlijk verschillende programma's voor digitale modelspoorbesturing. In deze bouwinstructie vermelden we de settings voor Rocrail (hier onder) en iTrain (scroll door). Maar andere programma's wijken daar niet zo veel vanaf.

DCC-EX in Rocrail

Maak eerst een centrale aan, type dccpp en kies de COM-poort waarop de centrale aangesloten is (dat hoeft niet per se COM-30 uit het voorbeeld te zijn):

Klik om te vergroten

Controleer vervolgens de instellingen op het tabblad centrale-general. Indien je in jouw versie van Rocrail een parameter CTS ziet, dan moet die 'uit' staan.

Klik om te vergroten

Start Rocrail nu opnieuw op en de centrale is klaar voor gebruik.

DCC-EX in iTrain

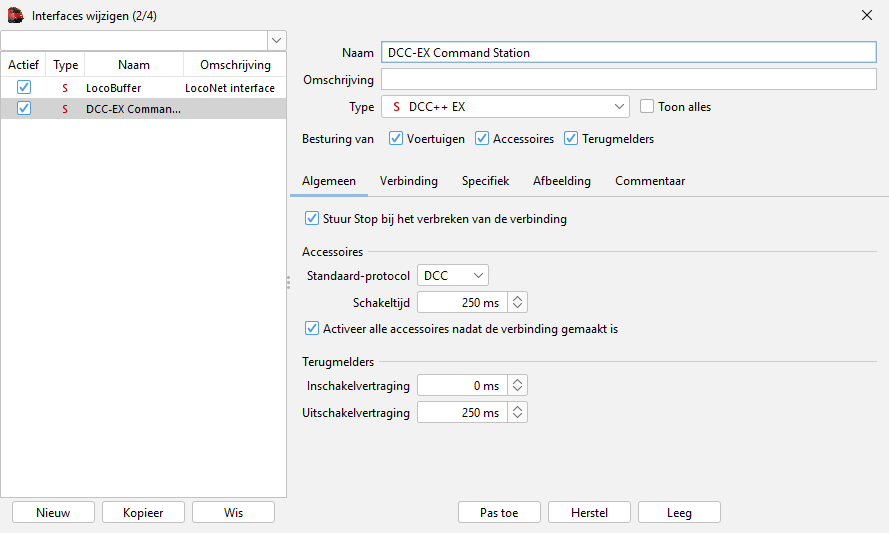

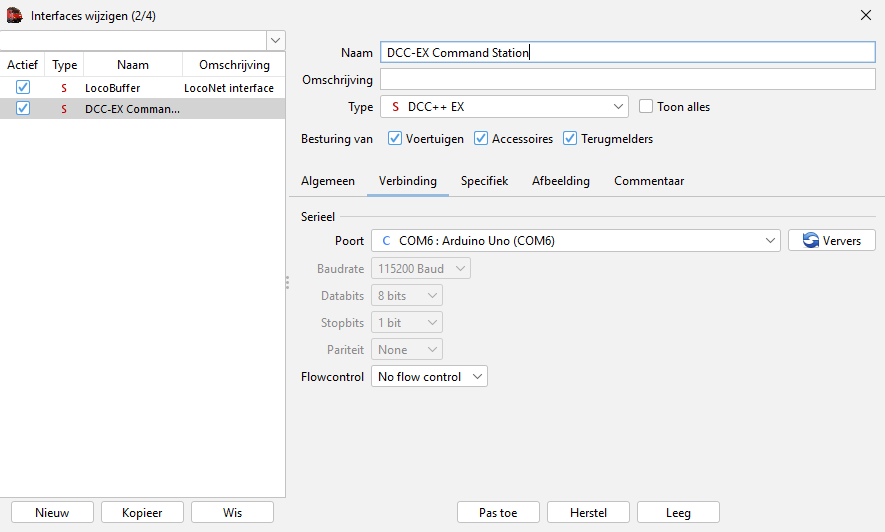

Neem de settings op de volgende schermen over:

Klik om te vergroten

Klik om te vergroten
