Bouwinstructie integrale voeding
(18, 16, 12, 6, 5 volt)

Deze bouwinstructie gaat uit van een voedingsblok van 18v (H0 digitaal). In voorkomende gevallen kan dat ook 14v of 12v zijn voor systemen die een lager voltage gebruiken (bv 14v voor sommige N-spoor systemen en 12v voor bv Märklin Z-spoor).



De 18v versie heeft 4 buck steppers:

  • 18v baanstroom direct
  • Buck stepper 1 - 16v wissels
  • Buck stepper 2 - 12v LocoBus
  • Buck stepper 3 - 6v servo's
  • Buck stepper 4 - 5v stack modules en LED's



De 14v versie heeft 3 buck steppers:

  • 14v baanstroom direct
  • 14v wissels direct
  • Buck stepper 1 - 12v LocoBus
  • Buck stepper 2 - 6v servo's
  • Buck stepper 3 - 5v stack modules en LED's



De 12v versie heeft 2 buck steppers:

  • 12v baanstroom direct
  • 12v wissels direct
  • 12v LocoBus direct
  • Buck stepper 1 - 6v servo's
  • Buck stepper 2 - 5v stack modules en LED's

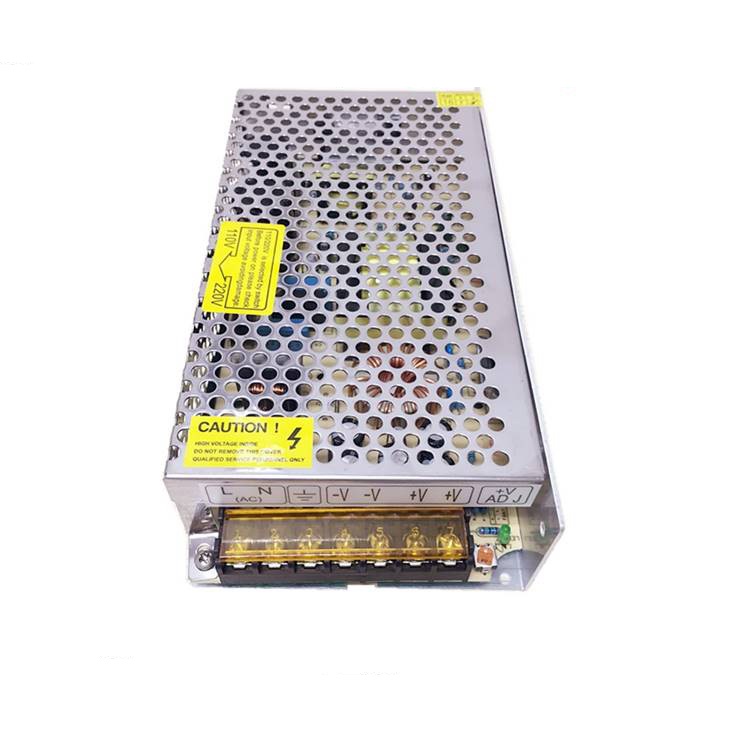

Voedingsblok 10A, 18v



Montage

De moeilijkheidsgraad van deze bouwinstructie is 1.

Het samenstellen van de integrale voeding is erg eenvoudig:

  • Sluit de ingangen L, N en aarde, via een geschikt snoer (niet meegeleverd), op 220v netstroom aan. Het liefst met randaarde!

  • Zodra deze 220v kabels goed vastzitten in het voedingsblok kun je ze isoleren met een lijmpistool (zeer aan te raden).

  • Zet de voeding aan (stekker in stopcontact) en meet de uitgangspanning met een multi meter. Naast de led op de voeding zit een kleine pottrimmer waarmee je de voedingsspanning iets kunt bijregelen. Zorg ervoor dat exact de juiste uitgangspanning geleverd wordt (18, 14 of 12v, afhankelijk van welke voeding je aan het bouwen bent).

  • Op de aansluitingen -V en +V sluit je vervolgens 2, 3 of 4 buck steppers aan (let goed op + en - en IN en UIT, deze staan op het PCB vermeld) met de bijgeleverde zwart-rode kabeltjes.

  • Sluit de buck steppers nog niet aan op andere delen van de modelspoorelektronica!

  • Zet de voeding aan en regel de buck steppers met een kleine schroevendraaien af op de benodigde spanning (koperen schroefje op het blauwe blokje (precisie potmeter).

    Let op
    - Deze potmeter staat af fabriek helemaal open (maximale uitgangsspanning). Draai em met een kleine schroevendraaier terug (linksom) naar de gewenste uitgangsspanning (dit model potmeters heeft wel een aantal slagen nodig om de spanning te laten dalen).

  • Op de buck steppers zit een drukknopje waarmee je kunt kiezen of het display de inkomende spanning moet laten zien of de uitgaande (geregelde) spanning.

  • Meet vervolgens de afgegeven UIT-spanning van elke buck stepper ook even extra na met een multimeter (better safe then sorry).

  • De 18v (of 14v of 12v) output van de voeding gaat direct naar het motor shield van de centrale (Command Station), zonder buck stepper dus.

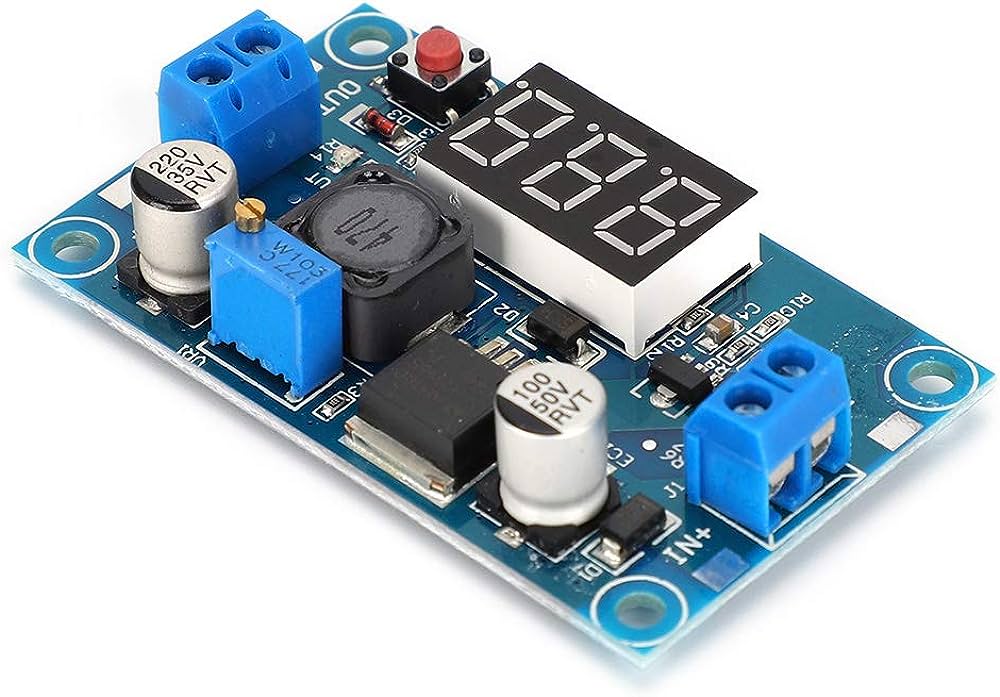

Buck stepper LM2596



De voeding is nu klaar voor gebruik, bv:

  • 18V voor het Command Station
  • 16V voor wissels en ontkoppelaars
  • 12V voor LocoBuffer of andere accessoires
  • 6V voor servo's
  • 5V voor Nano's, sein-LED's, etc




Voorbeeldconfiguratie, klik
