Rocrail & iTrain instellingen
DCC-decoder wissels

Klik op de afbeeldingen voor configuratiesettings in Rocrail en iTrain (afbeeldingen openen in een nieuw tabblad).

Let op: de adressen in de sketches en de voorbeeldschermen kunnen afwijken van de adressen op jouw modelbaan. Denk daarom eerst na over de adresindeling op jouw baan en neem niet automatisch de adressen over uit de voorbeelden (die dienen slechts ter illustratie). Zie ook de informatie bij adresplan op de hoofdpagina van de bouwinstructies.

De meeste modelspoorsoftware gebruikt voor elke wissel 2 uitgangen. De uitgang die je aangeeft voor rechtdoor en de volgende uitgang (automatisch) voor afbuigen. Je slaat per wissel dus eigenlijk steeds een adres over. 8 wissels gebruiken dus 16 adressen.

Rocrail configuratie

Adressering van wissels, seinen, ontkoppelaars en accessoires binnen Rocrail is soms wat complex omdat adressen worden omgezet naar een combinatie Adres-Poort (MADA, module adressering, blokken van 4). En terugmelders gebruiken FADA adressering (lineair). Je leest er alles over in de Wiki van Rocrail. Op de pagina bouwinstructies van deze website staat ook een korte uitleg met voorbeelden over MADA- en FADA-adressering).

Bij de instelling van Rocrail wordt het veld 'Schakeltijd' leeg gelaten, dit wordt geregeld in de sketch van de stack module wissels.

Configureer in Rocrail de wissels als volgt:

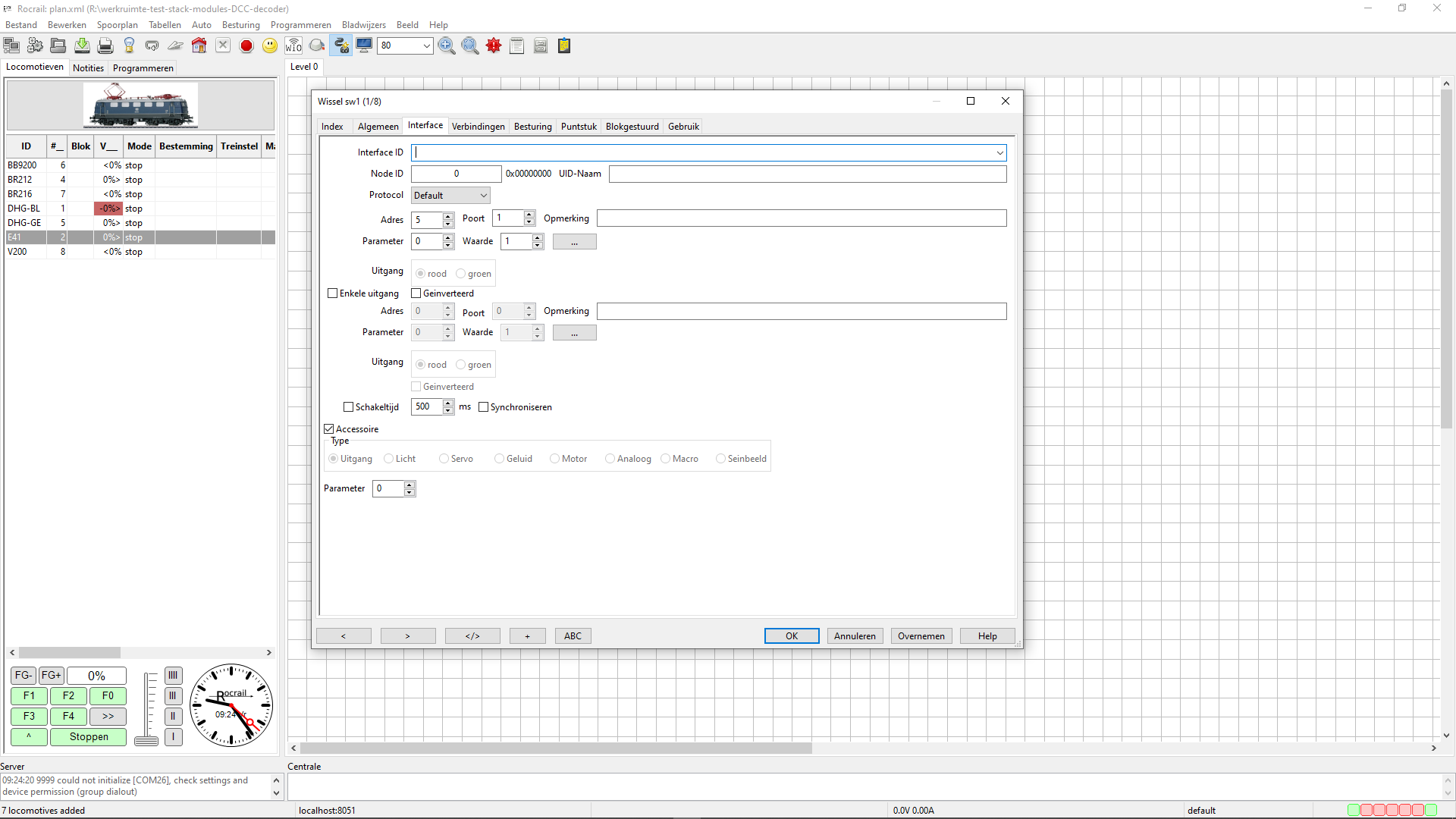

Tab index, adressering:

Tab details, 1e wissel:

Tab details, 2e wissel:

Et cetera.

iTrain configuratie

Configureer in iTrain de wissels als volgt:

1e wissel:

2e wissel:

Et cetera.

Extra test (optioneel)

Indien je een stack board test & debug hebt, test dan eerst het basis board met het test & debug stack board. Dan zie je exact aan de led's of alles goed is ingesteld en netjes werkt (en niet omgekeerd pulseert bv). Indien alles oké is dan kun je het stack board voor de wissels, ontkoppelaars, seinen, DC-outputs, servo's, relais & pins, et cetera, plaatsen en aansluiten. Sluit de onderdelen op de modelbaan (wissels, ontkoppelaars, seinen, etc) nog even niet aan op het stack board, dat komt bij bouwbeschrijving sectie 4.

Indien je niet beschikt over een stack board test & debug dan kun je outputs ook testen met losse led's met weerstanden of met een multimeter.

Ga verder naar bouwbeschrijvingen, sectie 4
