Rocrail instellingen
DCC-EX I2C seinen LED

Klik op de afbeeldingen voor configuratiesettings in Rocrail (afbeeldingen openen in een nieuw tabblad).

In tegenstelling tot de normale DCC-EX instelling gebruikt DCC-EX I2C geen aansturing op pinnen maar op een virtueel adres op het Command Station (vanaf adres 800+). Dit adres kun je bij de configuratie van de IOExpander en CommandStation-EX sketch eventueel aanpassen. Zie daarvoor de bouwinstructie (nieuw tabblad) van het basis board DCC-EX I2C.

Let op: de adressen in de sketches en de voorbeeldschermen kunnen afwijken van de adressen op jouw modelbaan. Denk daarom eerst na over de adresindeling op jouw baan en neem niet automatisch de adressen over uit de voorbeelden (die dienen slechts ter illustratie). Zie ook de informatie bij adresplan op de hoofdpagina van de bouwinstructies.

Bij het handmatig instellen van seinbeelden is het belangrijk dat je beseft dat de software niet alleen een seinlamp aan moet schakelen, maar tevens de andere lamp(en) moet uitschakelen! Rode LED aan betekent ook groene LED uit en vv. En let op: bij de configuratie van seinen worden in de modelspoorsoftware ook de kleuren rood en groen gebruikt voor de schakelstanden (denk aan zo'n ouder kastje om wissels en seinen te besturen met een groene en een rode knop), maar dat staat los van de LED-kleuren van het sein. Soms is dat verwarrend!

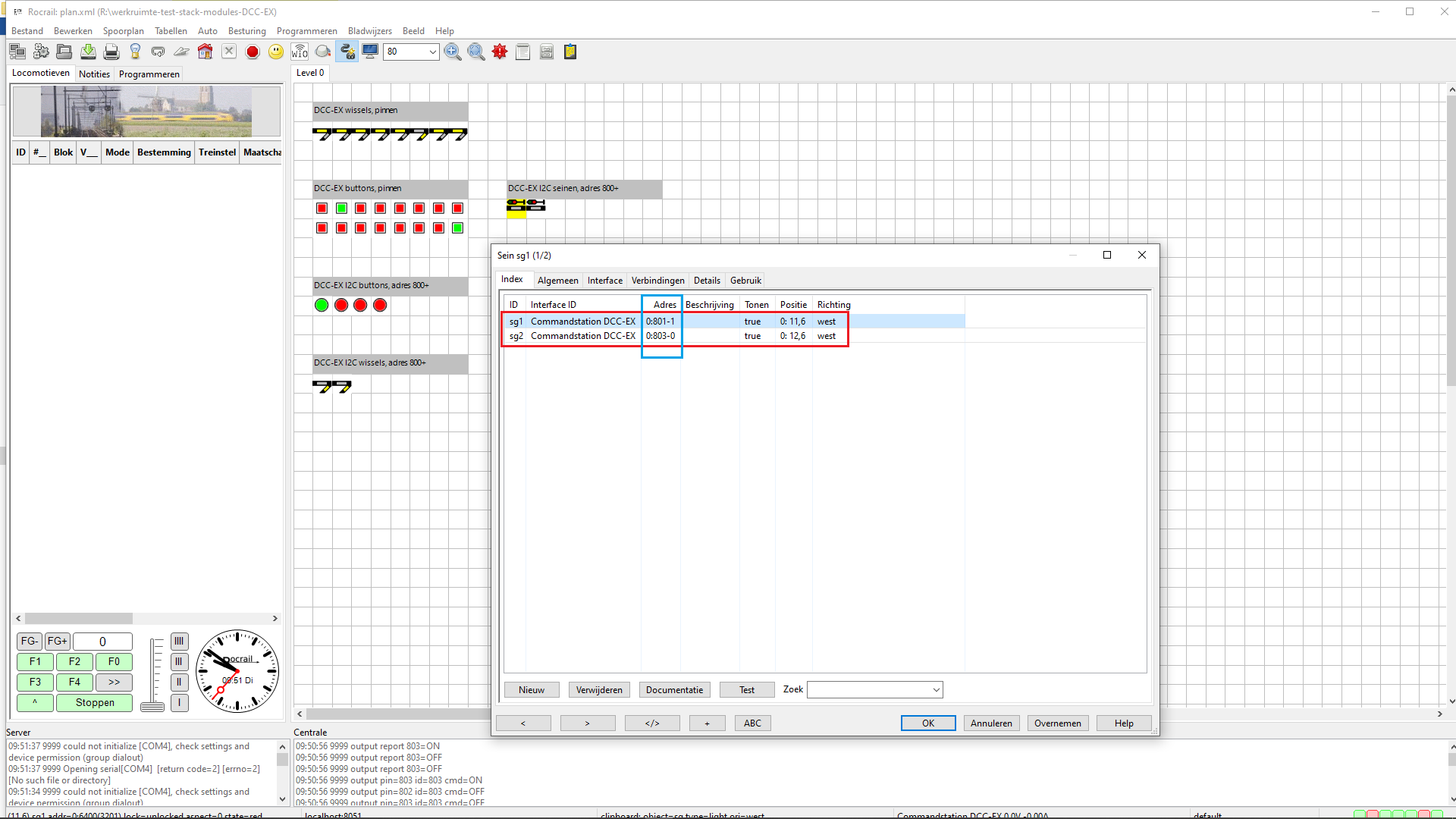

Tab index, adressering:

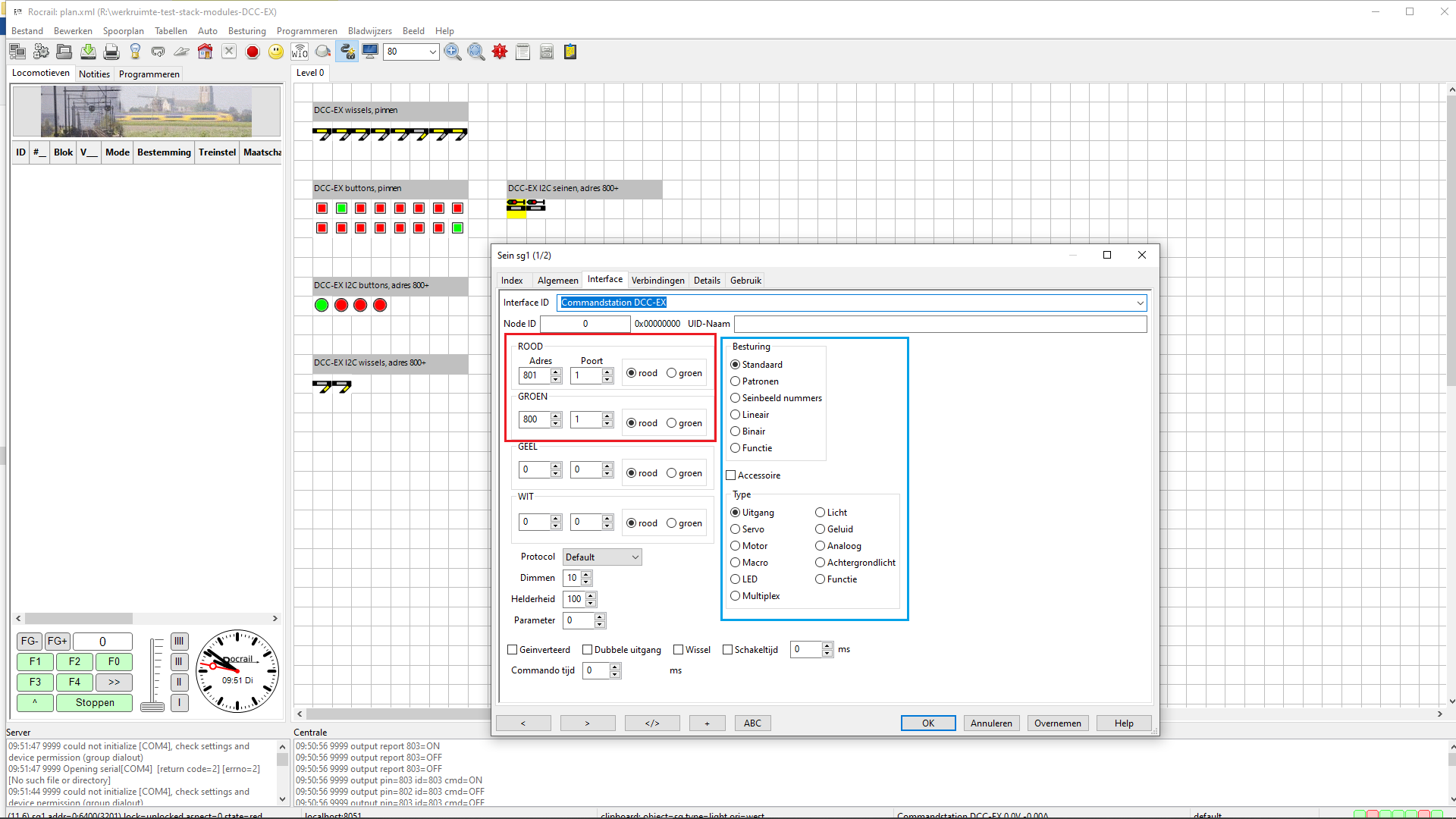

Tab interface, 1e sein:

Tab details 1e sein:

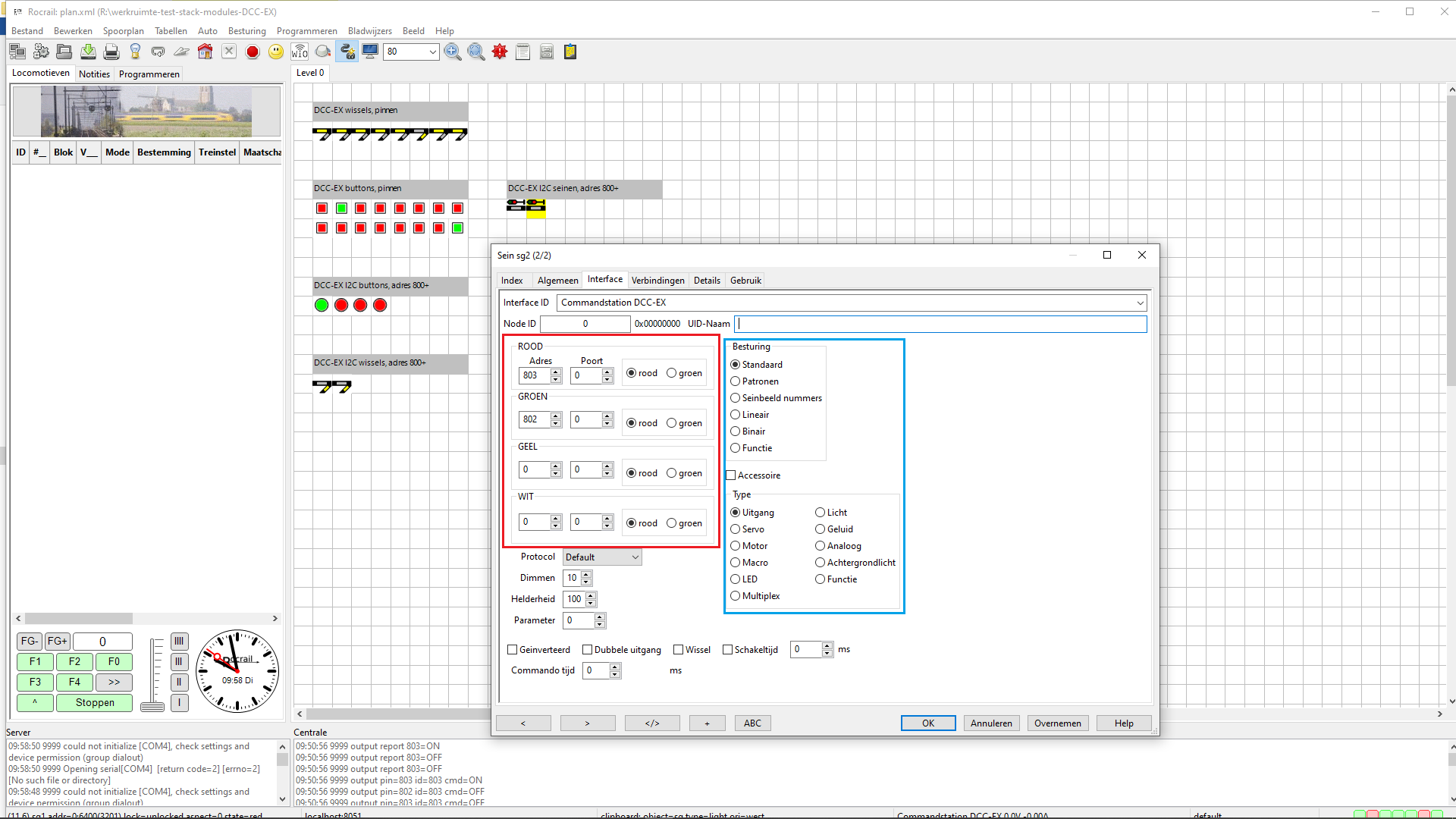

Tab interface 2e sein:

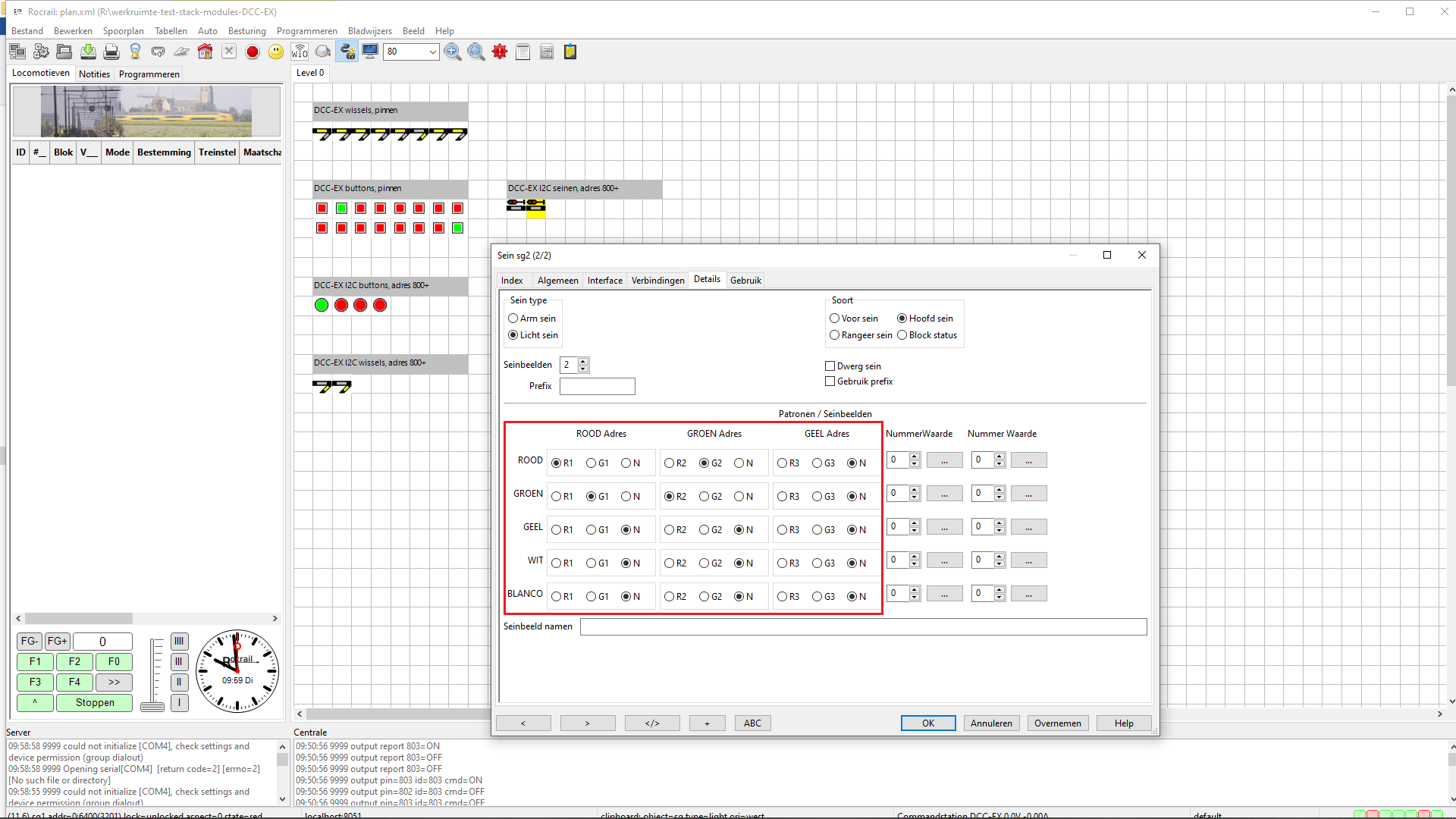

Tab details, 2e sein:

Et cetera.

Extra test (optioneel)

Indien je een stack board test & debug hebt, test dan eerst het basis board met het test & debug stack board. Dan zie je exact aan de led's of alles goed is ingesteld en netjes werkt (en niet omgekeerd pulseert bv). Indien alles oké is dan kun je het stack board voor de wissels, ontkoppelaars, seinen, DC-outputs, servo's, relais & pins, et cetera, plaatsen en aansluiten. Sluit de onderdelen op de modelbaan (wissels, ontkoppelaars, seinen, etc) nog even niet aan op het stack board, dat komt bij bouwbeschrijving sectie 4.

Indien je niet beschikt over een stack board test & debug dan kun je outputs ook testen met losse led's met weerstanden of met een multimeter.

Ga verder naar bouwbeschrijvingen, sectie 4
