Rocrail instellingen
DCC-EX I2C stroomdetectie

Klik op de afbeeldingen voor configuratiesettings in Rocrail (afbeeldingen openen in een nieuw tabblad).

In tegenstelling tot de normale DCC-EX instelling gebruikt DCC-EX I2C geen aansturing op pinnen maar op een virtueel adres op het Command Station (vanaf adres 800+). Dit adres kun je bij de configuratie van de IOExpander en CommandStation-EX sketch eventueel aanpassen. Zie daarvoor de bouwinstructie (nieuw tabblad) van het basis board DCC-EX I2C.

Let op: de adressen in de sketches en de voorbeeldschermen kunnen afwijken van de adressen op jouw modelbaan. Denk daarom eerst na over de adresindeling op jouw baan en neem niet automatisch de adressen over uit de voorbeelden (die dienen slechts ter illustratie). Zie ook de informatie bij adresplan op de hoofdpagina van de bouwinstructies.

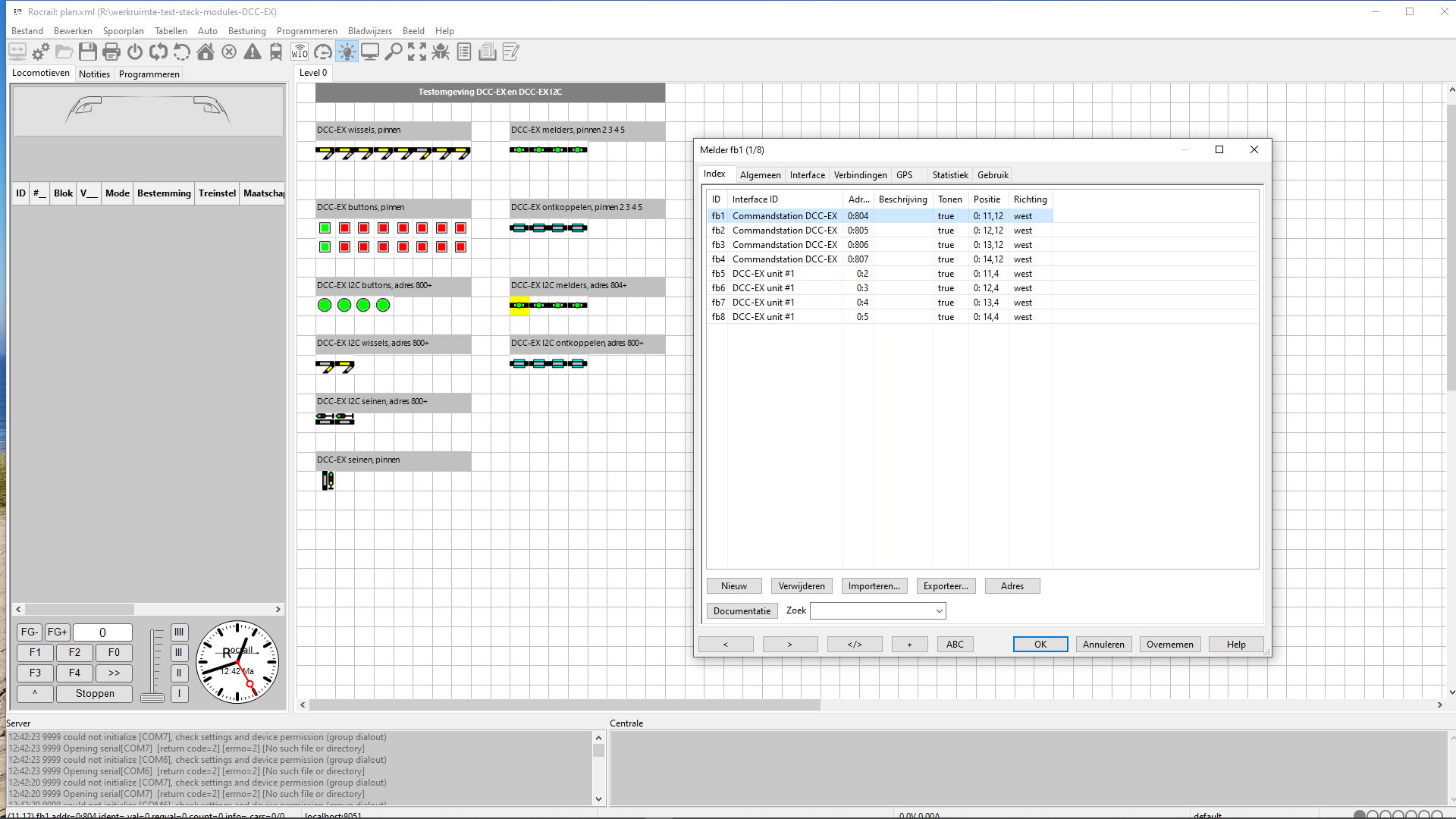

Tab index, adressering:

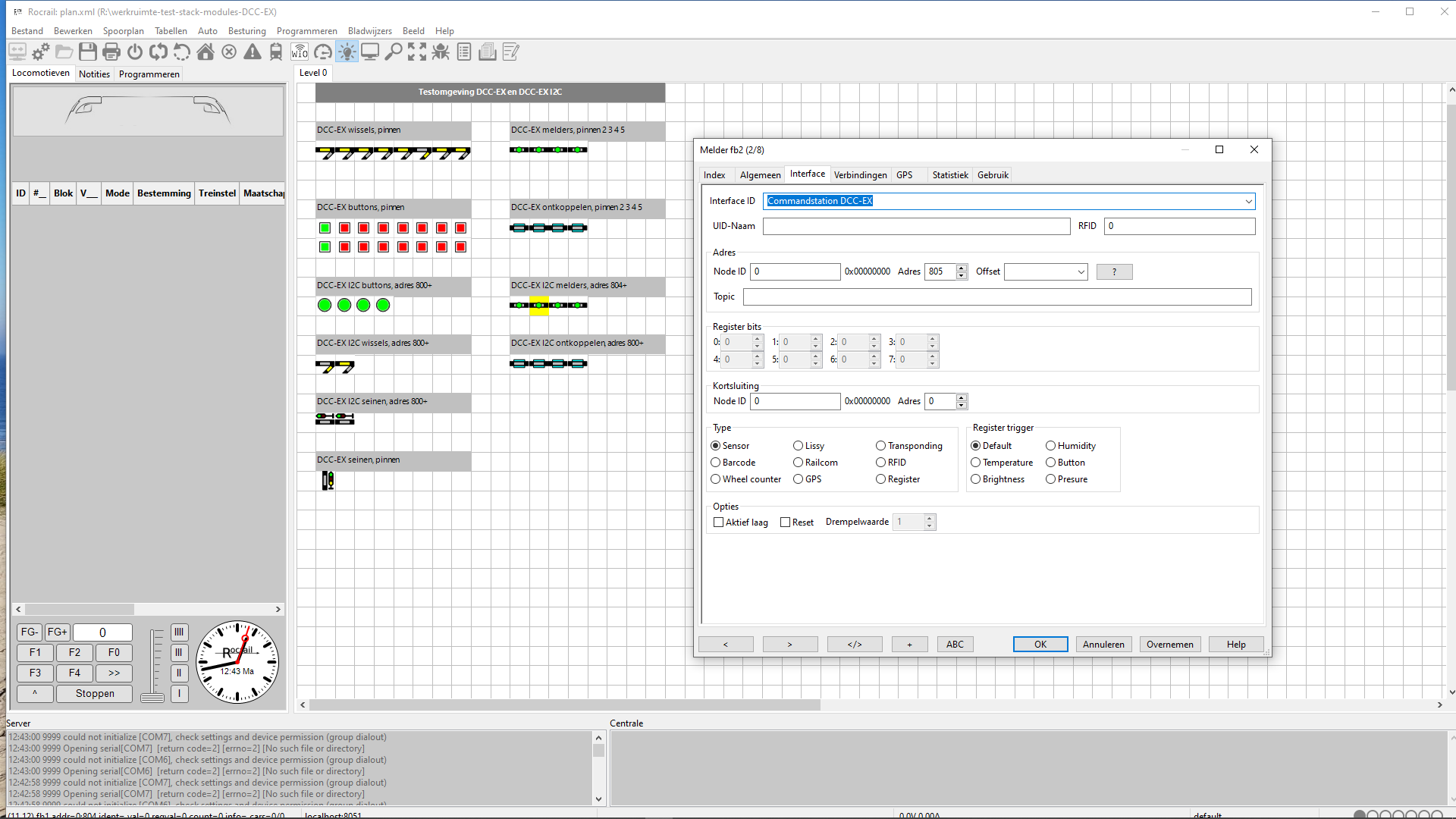

Tab interface, 1e melder:

Tab interface, 2e melder:

Et cetera.

Ga verder naar bouwbeschrijvingen, sectie 4
