Rocrail & iTrain instellingen
DCC-EX ontkoppelen

Klik op de afbeeldingen voor configuratiesettings in Rocrail en iTrain (afbeeldingen openen in een nieuw tabblad).

DCC-EX werkt niet met een adresbereik maar stuurt afzonderlijke pinnen aan op de Nano. Zie de bouwinstructie sectie 1 voor de juiste pinmapping. Vergeet niet om bij elke ontkoppelaar ook de juiste interfacenaam aan te geven.

Rocrail configuratie

Maak binnen Rocrail de volgende ontkoppelaars aan:

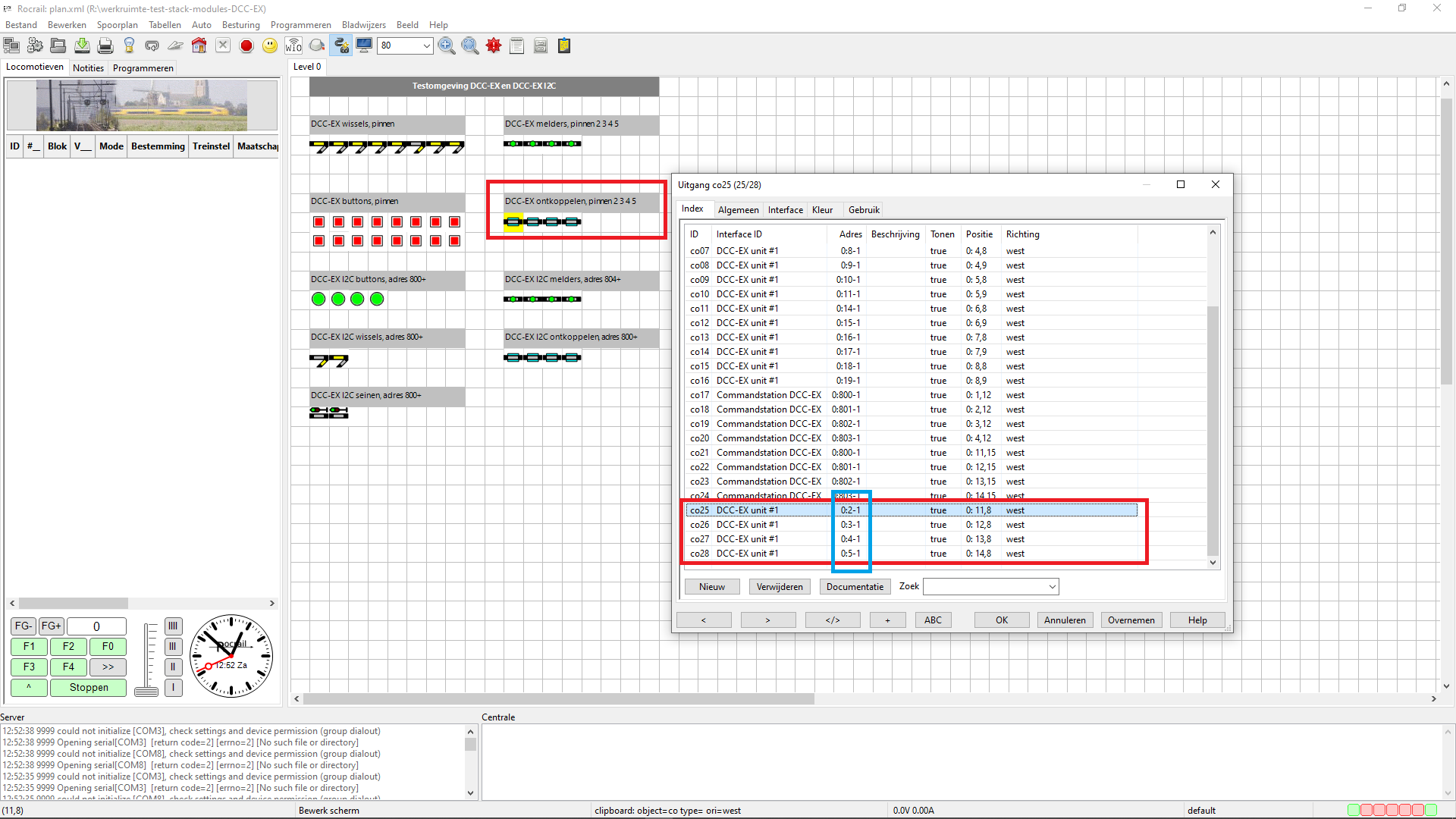

Tab index, adressering:

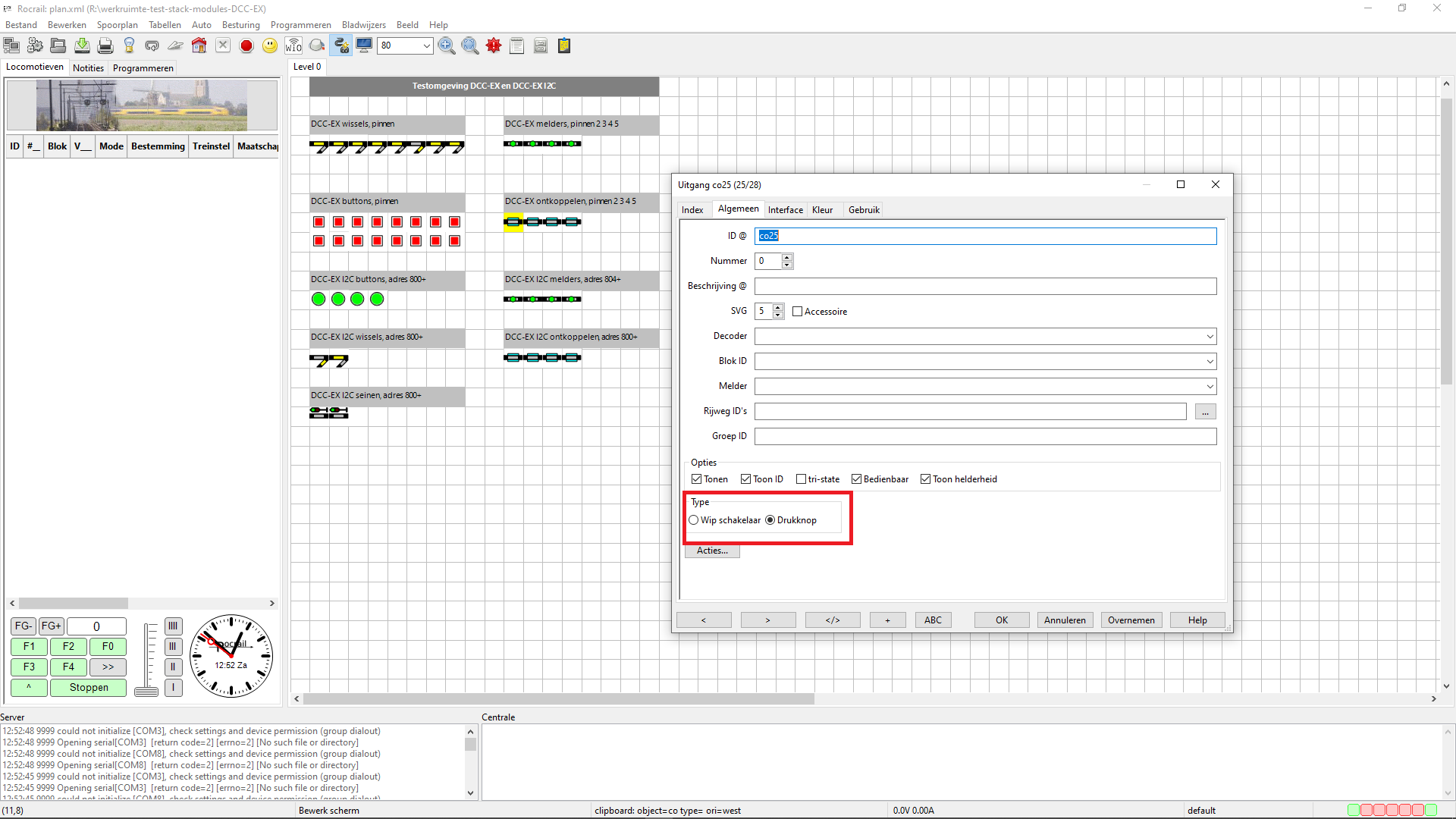

Tab algemeen:

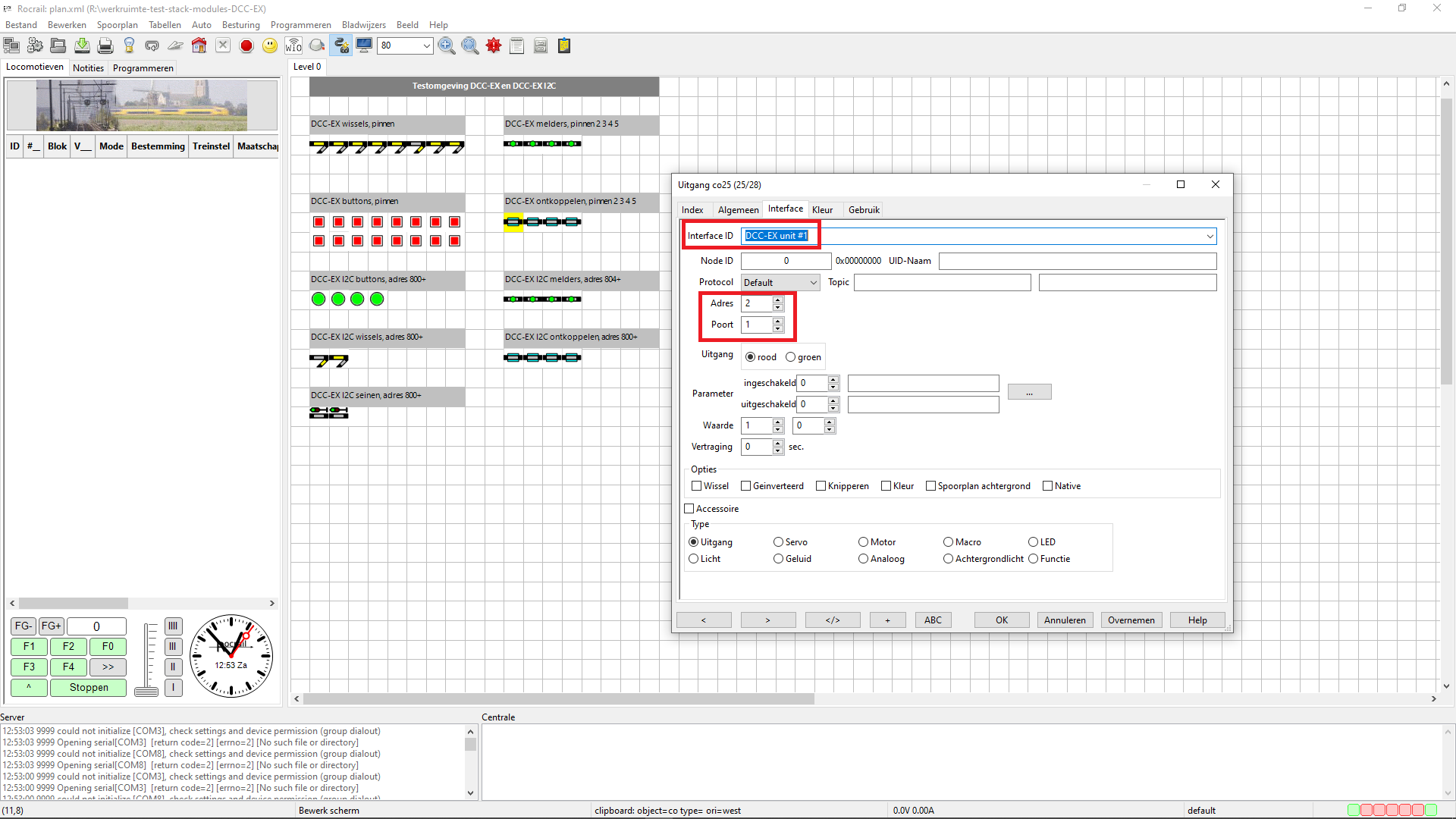

Tab interface, 1e ontkoppelaar:

Et cetera.

iTrain configuratie

Maak binnen iTrain de volgende ontkoppelaars aan:

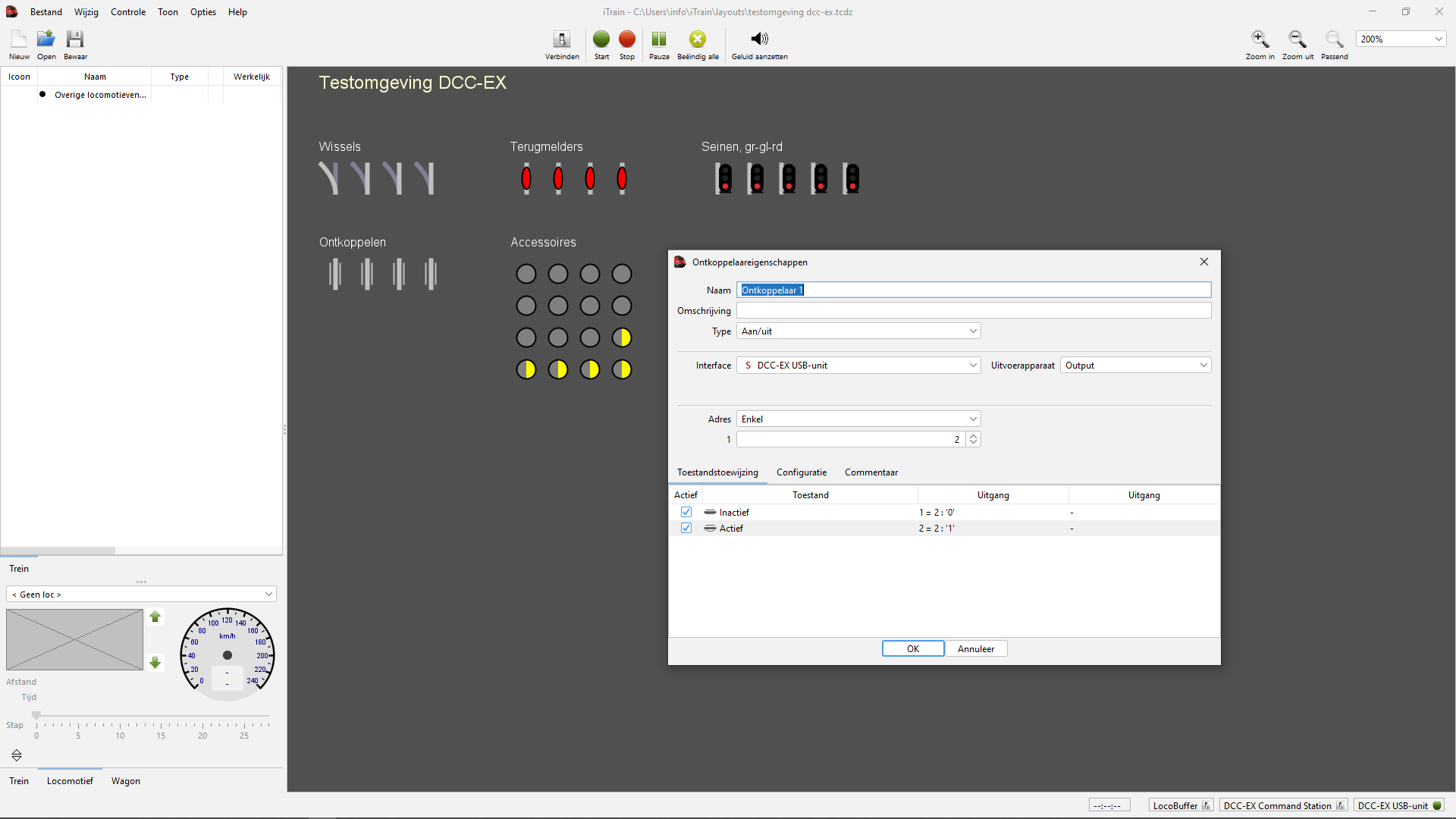

1e ontkoppelaar:

2e ontkoppelaar:

Et cetera.

Extra test (optioneel)

Indien je een stack board test & debug hebt, test dan eerst het basis board met het test & debug stack board. Dan zie je exact aan de led's of alles goed is ingesteld en netjes werkt (en niet omgekeerd pulseert bv). Indien alles oké is dan kun je het stack board voor de wissels, ontkoppelaars, seinen, DC-outputs, servo's, relais & pins, et cetera, plaatsen en aansluiten. Sluit de onderdelen op de modelbaan (wissels, ontkoppelaars, seinen, etc) nog even niet aan op het stack board, dat komt bij bouwbeschrijving sectie 4.

Indien je niet beschikt over een stack board test & debug dan kun je outputs ook testen met losse led's met weerstanden of met een multimeter.

Ga verder naar bouwbeschrijvingen, sectie 4
