Rocrail & iTrain instellingen
DCC-EX wissels

Klik op de afbeeldingen voor configuratiesettings in Rocrail en iTrain (afbeeldingen openen in een nieuw tabblad).

DCC-EX werkt niet met een adresbereik maar stuurt afzonderlijke pinnen aan op de Nano. Zie de bouwinstructie sectie 1 voor de juiste pinmapping. Vergeet niet om bij elke wissel ook de juiste interfacenaam aan te geven.

Rocrail & iTrain gebruiken icm DCC-EX voor elke wissel 2 uitgangen. De uitgang die je aangeeft voor rechtdoor en de volgende uitgang voor afbuigen. Je slaat per wissel dus eigenlijk steeds een pin over. 8 wissels gebruiken dus 16 pinnen/adressen.

Rocrail configuratie

Maak binnen Rocrail de volgende wissels aan:

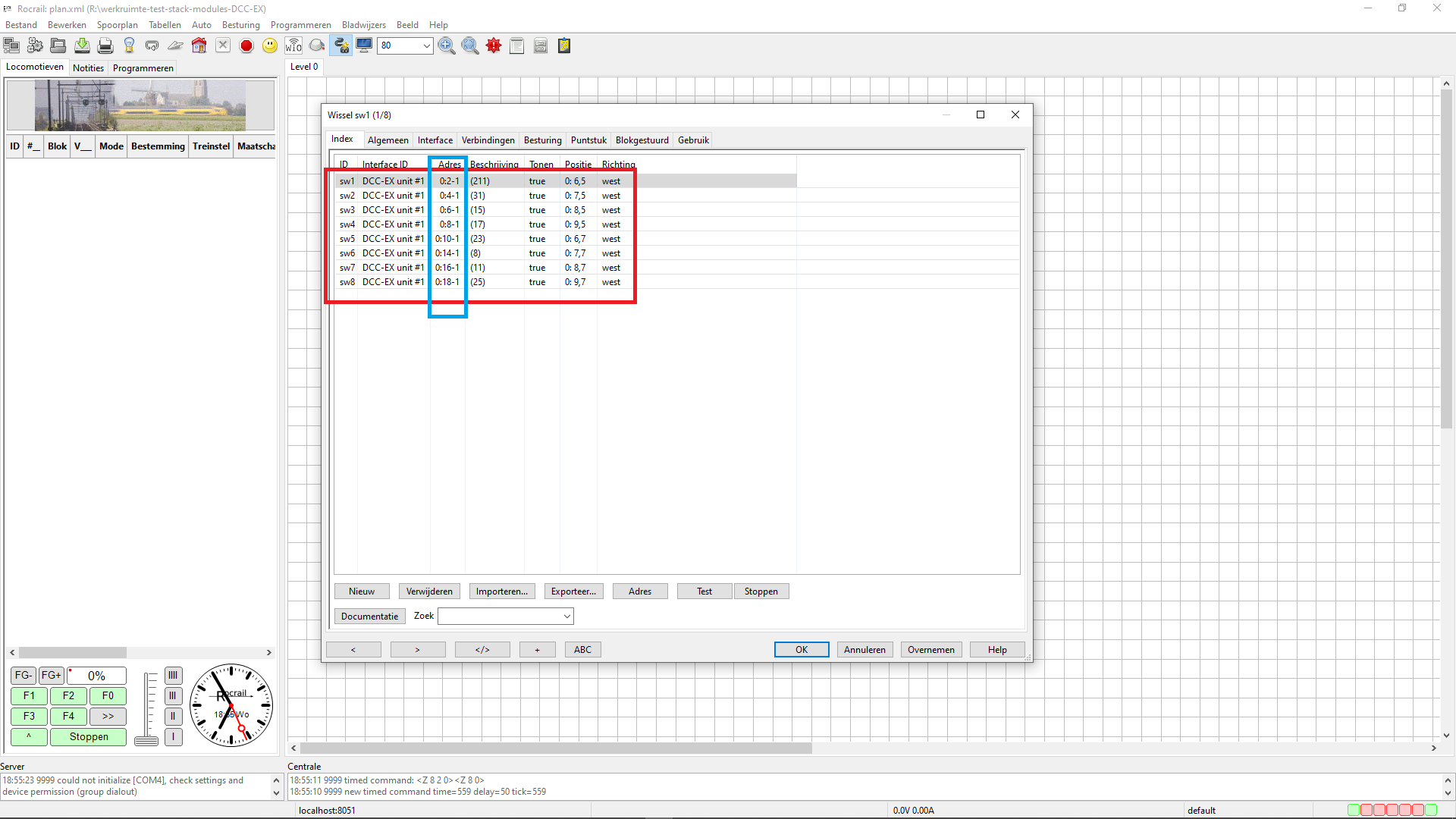

Tab index, adressering:

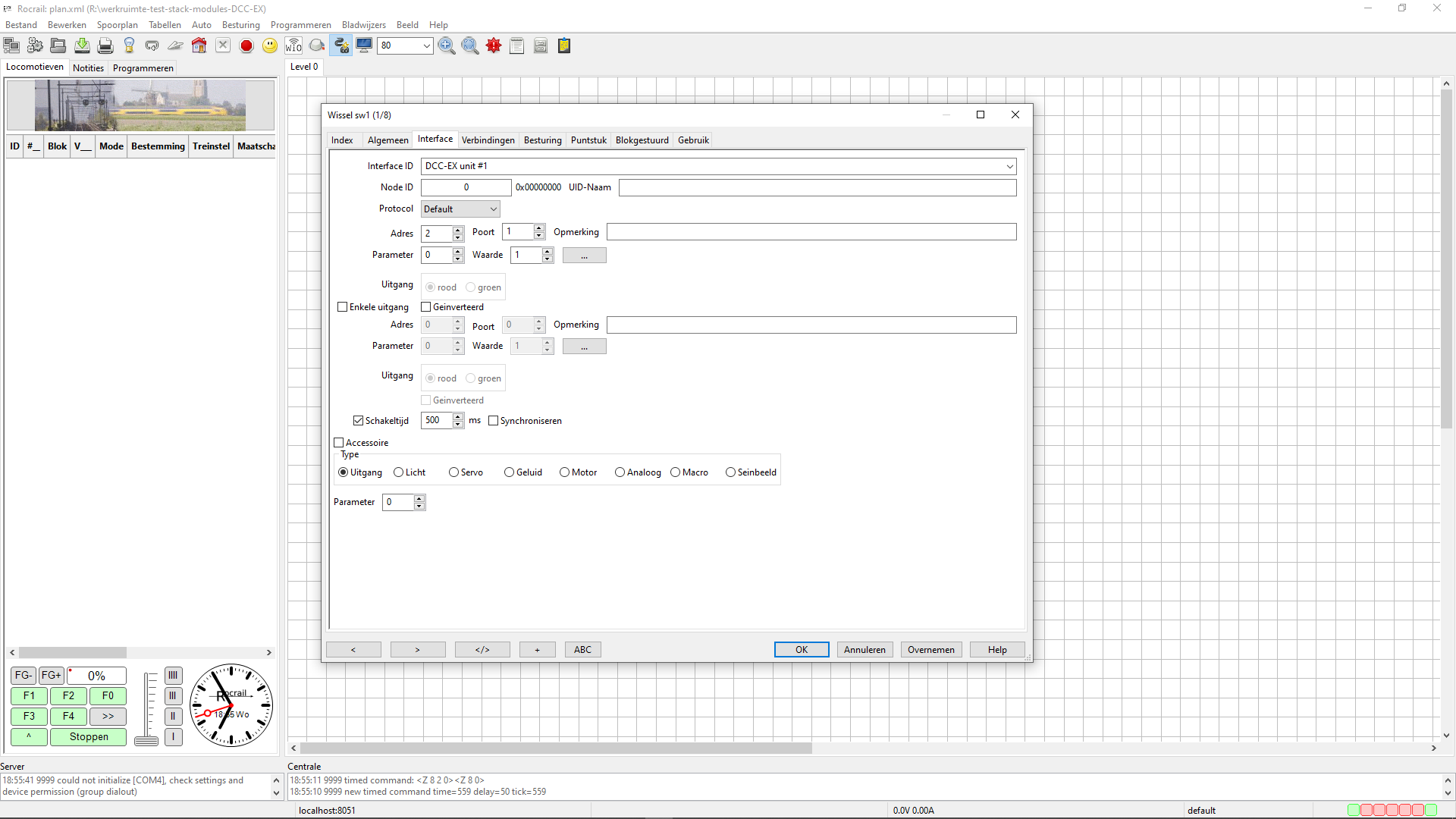

Tab interface, 1e wissel:

Et cetera.

iTrain configuratie

Let op - Gebruik binnen iTrain in combinatie met DCC-EX wissels alleen wisselaandrijvingen met een automatische eindafslag!

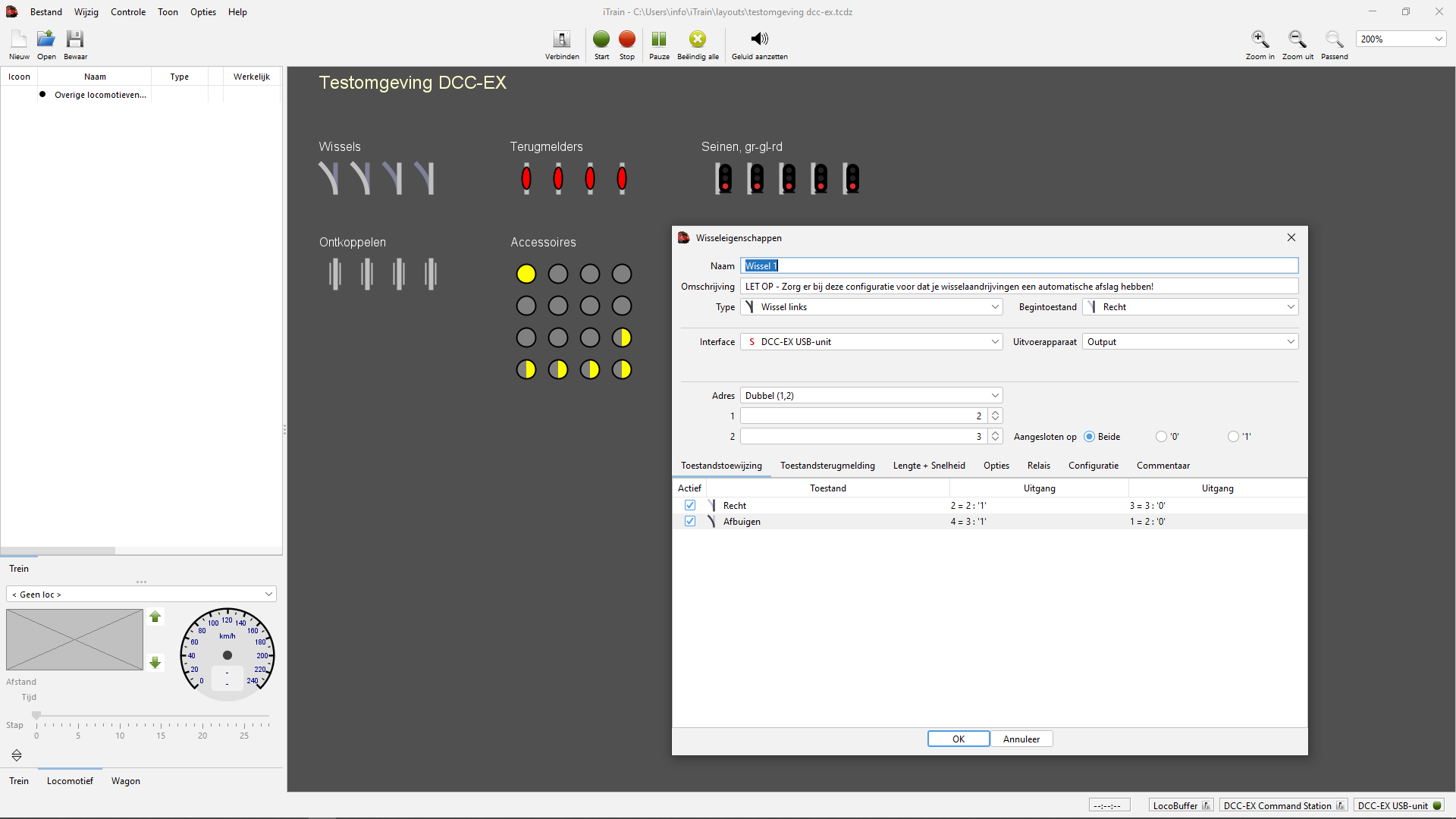

Maak binnen iTrain de volgende wissels aan:

1e wissel:

2e wissel:

Et cetera.

Extra test (optioneel)

Indien je een stack board test & debug hebt, test dan eerst het basis board met het test & debug stack board. Dan zie je exact aan de led's of alles goed is ingesteld en netjes werkt (en niet omgekeerd pulseert bv). Indien alles oké is dan kun je het stack board voor de wissels, ontkoppelaars, seinen, DC-outputs, servo's, relais & pins, et cetera, plaatsen en aansluiten. Sluit de onderdelen op de modelbaan (wissels, ontkoppelaars, seinen, etc) nog even niet aan op het stack board, dat komt bij bouwbeschrijving sectie 4.

Indien je niet beschikt over een stack board test & debug dan kun je outputs ook testen met losse led's met weerstanden of met een multimeter.

Ga verder naar bouwbeschrijvingen, sectie 4
