Rocrail & iTrain instellingen
LocoClient seinen LED knipperfunctie

Klik op de afbeeldingen voor configuratiesettings in Rocrail en iTrain (afbeeldingen openen in een nieuw tabblad).

Let op: de adressen in de sketches en de voorbeeldschermen kunnen afwijken van de adressen op jouw modelbaan. Denk daarom eerst na over de adresindeling op jouw baan en neem niet automatisch de adressen over uit de voorbeelden (die dienen slechts ter illustratie). Zie ook de informatie bij adresplan op de hoofdpagina van de bouwinstructies.

Vergeet niet om bij elk seinkanaal ook de juiste interface aan te geven waar dat seinkanaal door wordt aangestuurd (LocoBuffer).

Bij het handmatig instellen van seinbeelden is het belangrijk dat je beseft dat de software niet alleen een seinlamp aan moet schakelen, maar tevens de andere lamp(en) dan moet uitschakelen! Rode LED aan betekent ook groene en gele LED uit en vv.

En let op: bij de configuratie van seinen worden in de software ook de kleuren rood en groen gebruikt voor de schakelstanden (denk aan zo'n ouder kastje om wissels en seinen te besturen met een groene en een rode knop), maar dat staat los van de LED-kleuren van het sein. Een rood sein kan dus branden op stand groen van een adres en vv. Soms is dat verwarrend! Zie de documentatie van je modelspoorsoftware voor details rondom de instelling van seinen en seinbeelden. Kom je er niet uit? Vraag het ons!

In de sketch moet je mogelijk nog een kleine aanpassing maken omdat Rocrail en iTrain verschillend aansturen op seinbeelden van stack modules. In de commented tekst aan het begin van de Arduino sketch voor de LocoClient knipperseinen staat hoe en waar je dat moet doen! Lees de eerste sectie van de sketch even goed door (tot // Einde door de gebruiker in te stellen variabelen). Indien de LED's wel aan gaan maar niet meer uit dan ben je deze instelling waarschijnlijk vergeten...

Rocrail configuratie

Adressering van wissels, seinen, ontkoppelaars en accessoires binnen Rocrail is soms wat complex omdat adressen worden omgezet naar een combinatie Adres-Poort (MADA, module adressering, blokken van 4). En terugmelders gebruiken FADA adressering (lineair). Je leest er alles over in de Wiki van Rocrail. Op de pagina bouwinstructies van deze website staat ook een korte uitleg met voorbeelden over MADA- en FADA-adressering).

Maak in Rocrail de volgende seinen aan:

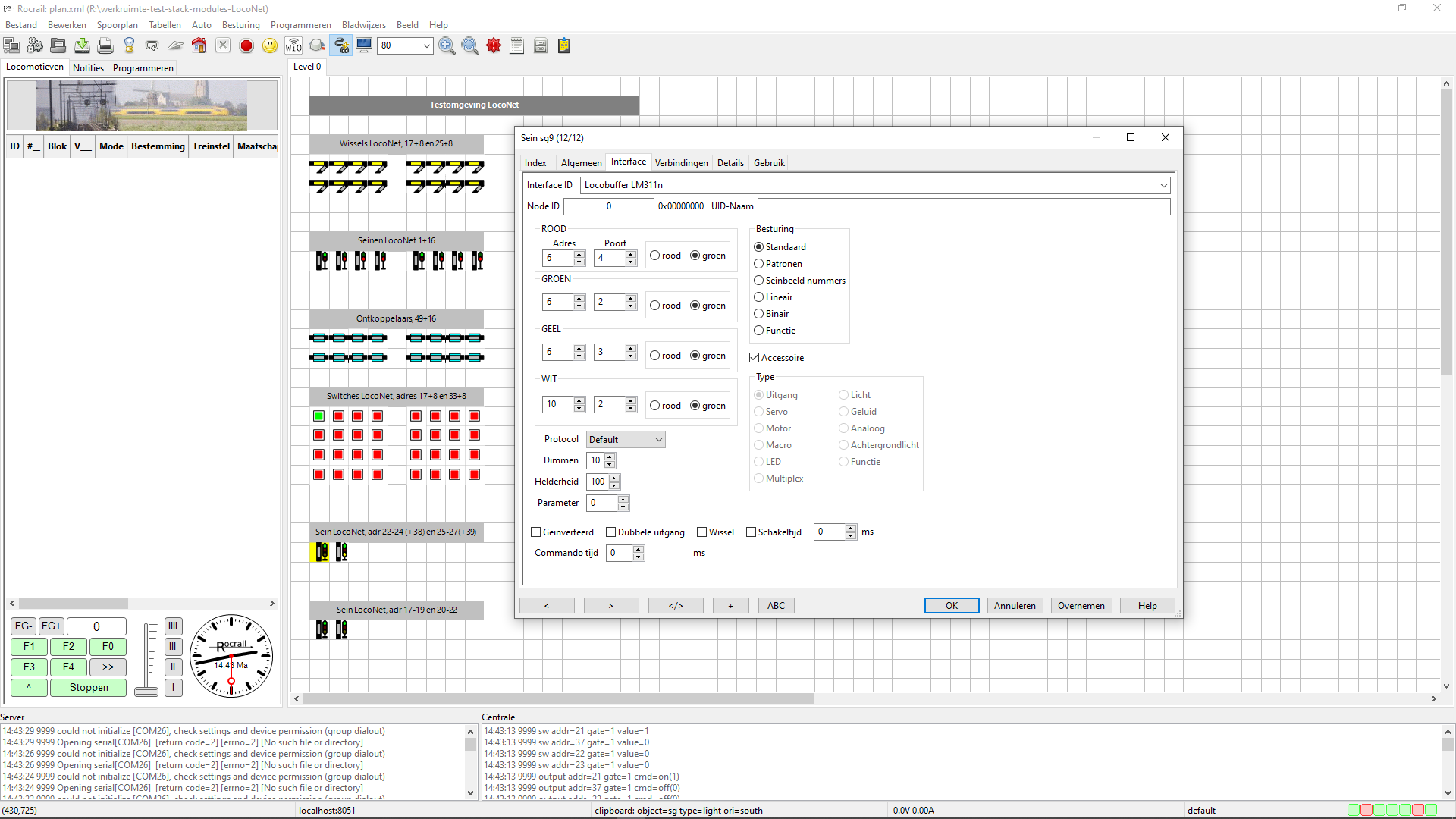

1e sein, tab interface:

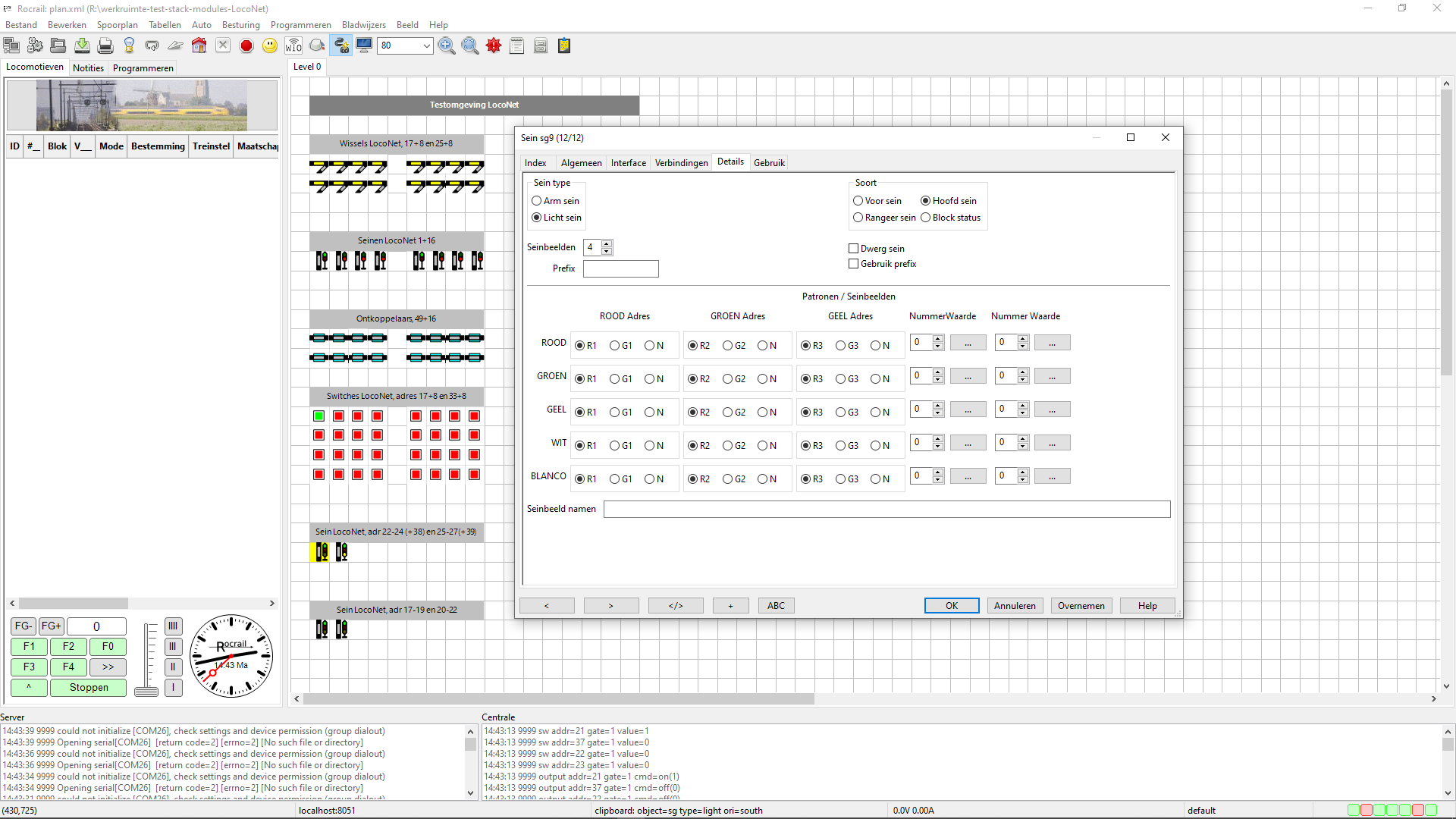

1e sein, tab details:

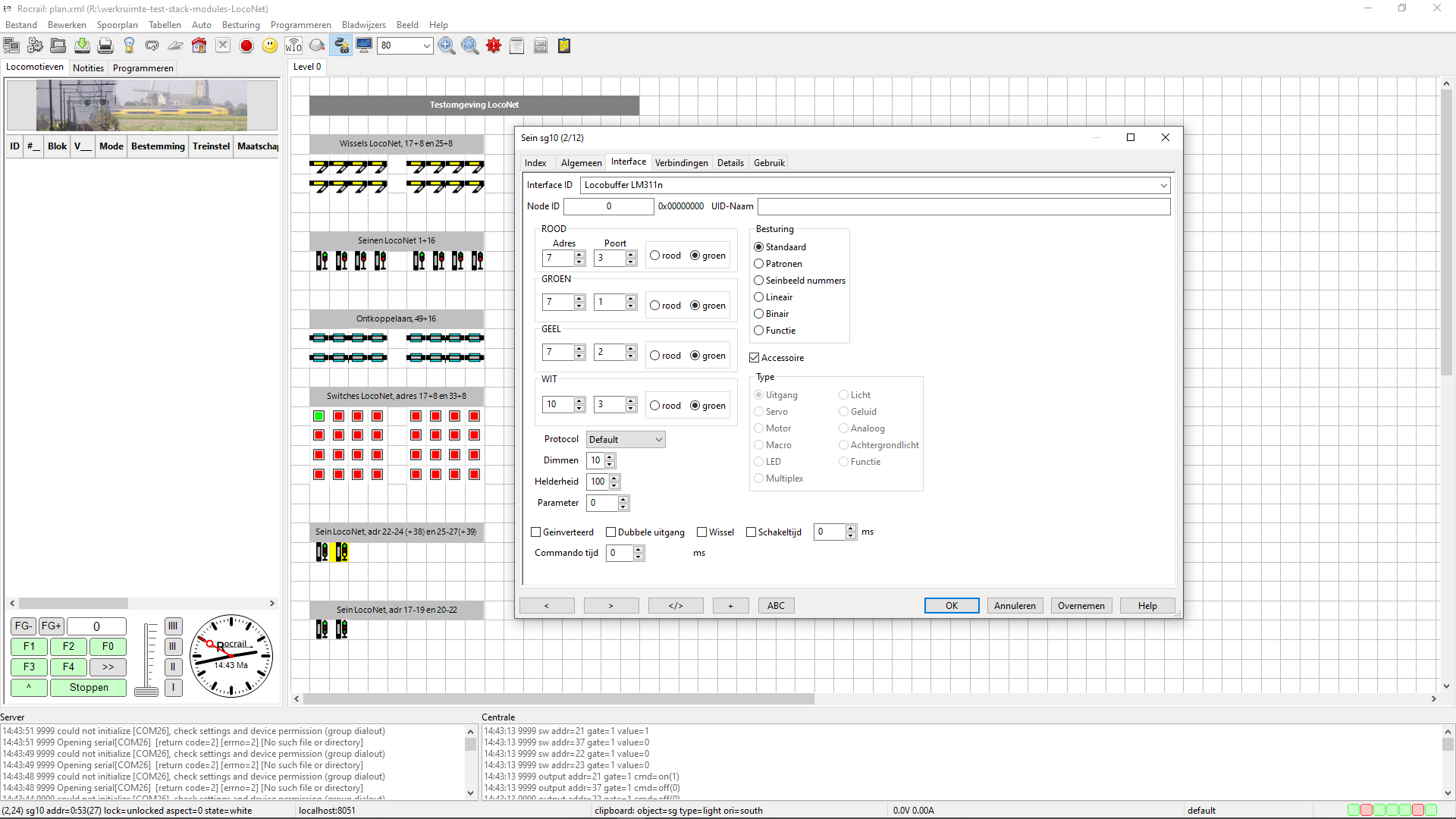

2e sein, tab interface:

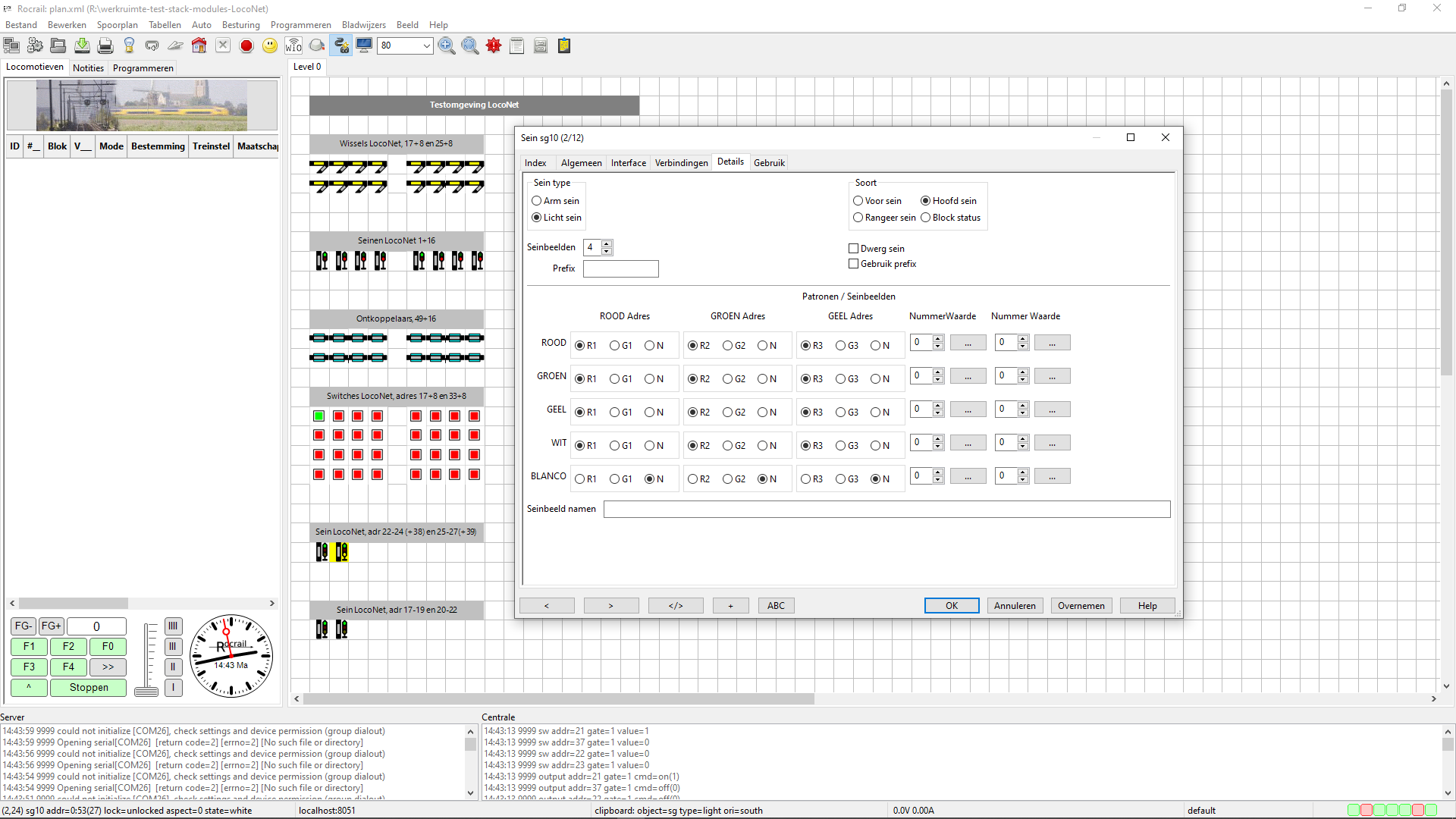

2e sein, tab details:

Et cetera.

iTrain configuratie

Maak binnen iTrain de volgende seinen aan:

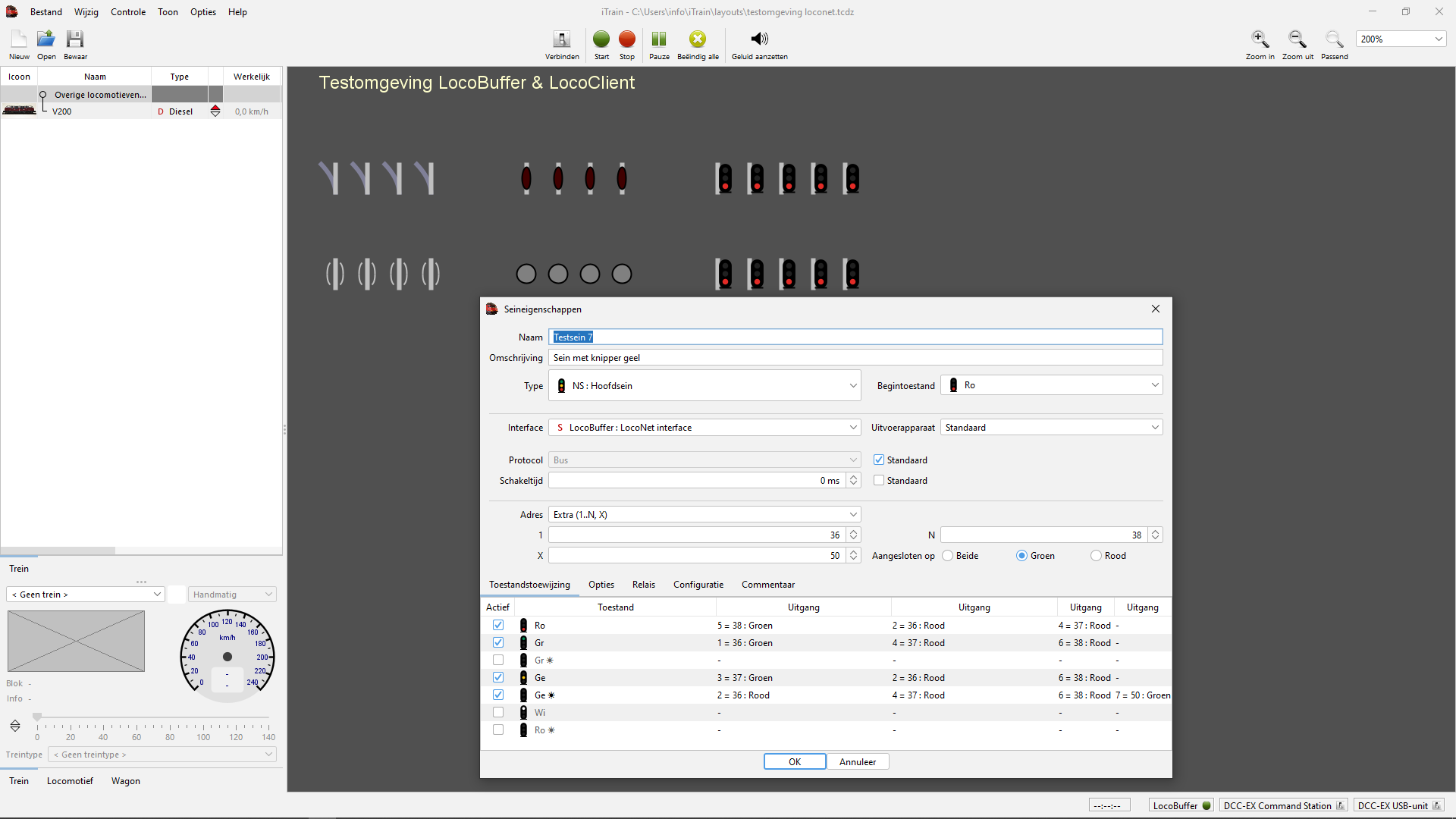

1e sein:

2e sein:

Et cetera.

Extra test (optioneel)

Indien je een stack board test & debug hebt, test dan eerst het basis board met het test & debug stack board. Dan zie je exact aan de led's of alles goed is ingesteld en netjes werkt (en niet omgekeerd pulseert bv). Indien alles oké is dan kun je het stack board voor de wissels, ontkoppelaars, seinen, DC-outputs, servo's, relais & pins, et cetera, plaatsen en aansluiten. Sluit de onderdelen op de modelbaan (wissels, ontkoppelaars, seinen, etc) nog even niet aan op het stack board, dat komt bij bouwbeschrijving sectie 4.

Indien je niet beschikt over een stack board test & debug dan kun je outputs ook testen met losse led's met weerstanden of met een multimeter.

Ga verder naar bouwbeschrijvingen, sectie 4
