Bouwinstructie stack board
LocoBuffer hub V2.1

Stack board LocoHub V2.1, RJ-12

Inhoudsopgave van deze pagina

Deze pagina heeft de volgende secties (scroll down):

• Functionaliteit
• Stuklijst
• Codering weerstanden
• Het bouwen
• Instellen modelspoor software

Functionaliteit

Stack board voor uitbreiding (+8) van het aantal RJ-12 aansluitingen op de stack module LocoBuffer. Samen met de 2 aansluitingen op de centrale zelf wordt het totale aantal aansluitingen dan 10.

Het stack board heeft geen extra RJ-12 LocoKabel nodig voor de verbinding van het basis board LocoBuffer naar de daarop geplaatste stack module LocoBuffer hub, deze contacten verlopen onderling via de PCB's en de headers H1 en H2.

De moeilijkheidsgraad van deze bouwinstructie is 2.

Stuklijst

Controleer even of je alles compleet hebt:

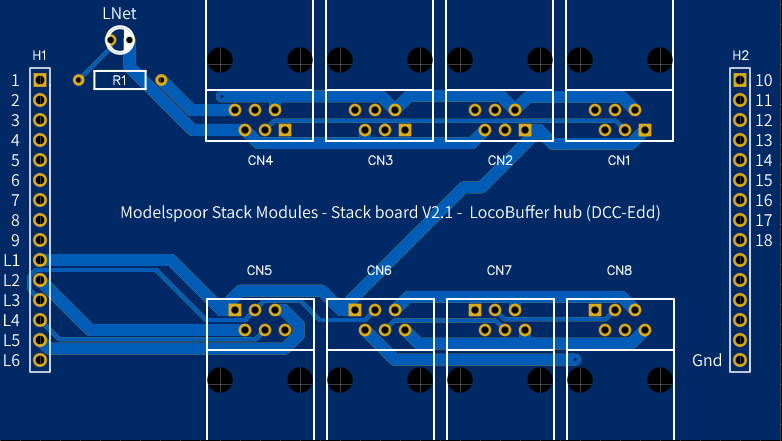

• PCB stack board LocoBuffer hub
• Header 15P male
• Led 3mm rood
• RJ-12 chassis (8)
• Weerstand 1KΩ

Codering weerstanden

Er bestaan 2 veel gebruikte versies van kleurcodering voor weerstanden. Je zult veelal beige of blauwe weerstanden tegenkomen:

Codering weerstanden, klik

Voor het buigen van de aansluitdraden van een weerstand (of een diode) kun je een stukje karton gebruiken van 2mm dikte (achterzijde schrijfblok). Als je beide aansluitdraden om de rand van het karton buigt dan past de weerstand precies in de footprint op het PCB (weerstanden hebben geen polariteit, het maakt dus niet uit welk pootje in welk gaatje in de footprint op het PCB zit):

Weerstand buigen

Het bouwen

1. Soldeer eerst de weerstand 1KΩ op R1.

2. Plaats dan de rode led. Het lange pootje van de led (+) moet links en het korte pootje van de led (-) moet rechts (- is de zijde met de witte verdikte rand in de footprint).

3. Soldeer dan de 2 stuks 15-polige pin headers in H1 en H2 (breek met een klein tangetje voorzichtig 2x15 uit de geleverde rij van 40), maar let op: soldeer de pinnen zo dat de lange zijden van de pinnen aan de onderkant van het board zitten. Je steekt ze er dus met de korte kanten langs de onderzijde in en je soldeert ze aan de bovenzijde (zichtzijde). Dat is tegengesteld aan de andere componenten, die langs boven worden ingestoken en die langs onderen worden gesoldeerd:

H1 en H2 op stack boards

4. Plaats de 8 stuks RJ-12 chassis op het PCB (druk de kunststof borgpinnen voorzichtig in het PCB zodat ze niet breken) en soldeer de contacten.

5. Controleer je soldeerwerk nog even visueel op slordigheden, onbedoelde kortsluitingen tussen 2 soldeerpunten of niet gesoldeerde contacten.

6. Je board is nu klaar voor gebruik!

7. Aansluiten: plaats het stack board LocoBuffer hub op een basis board LocoBuffer en sluit 1 of meerdere LocoClient devices aan op de RJ-12 connectoren.

Instellen modelspoorsoftware

Het stack board LocoBuffer hub heeft geen eigen instellingen in Rocrail. De benodigde instellingen zijn reeds beschreven bij het bouwen van het basis board LocoBuffer.

Klik voor vergroten
