Bouwinstructie stack board
Neopixels V2.2

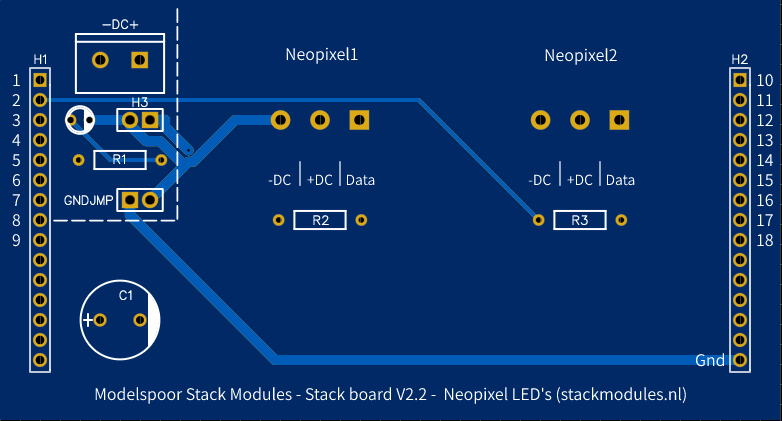

Stack board Neopixels V2.2, klik

Inhoudsopgave van deze pagina

Deze pagina heeft de volgende secties (scroll down):

• Functionaliteit
• Stuklijst
• Codering weerstanden
• Het bouwen
• Instellen modelspoor software

Functionaliteit

Stack board voor de aansturing van Neopioxel LED's. Deze stack module is bedoeld voor het basis board LocoClient.

De moeilijkheidsgraad van deze bouwinstructie is 2.

Stuklijst

Controleer even of je alles compleet hebt:

• PCB stack board Neopixel LED's V2.2
• Header 1x15P male  2,54mm (2)
• Header 1x2P male 2,54mm (2)
• KF301 schroefterminals 3P (2)
• KF301 schroefterminal 2P
• Jumpercap 2P 2,54mm blauw
• Led 3mm groen
• Weerstand 1KΩ
• Weerstand 300Ω (2)
• Elco 470 uF

Codering weerstanden

Er bestaan 2 veel gebruikte versies van kleurcodering voor weerstanden. Je zult veelal beige of blauwe weerstanden tegenkomen:

Codering weerstanden, klik

Voor het buigen van de aansluitdraden van een weerstand (of een diode) kun je een stukje karton gebruiken van 2mm dikte (achterzijde schrijfblok). Als je beide aansluitdraden om de rand van het karton buigt dan past de weerstand precies in de footprint op het PCB (weerstanden hebben geen polariteit, het maakt dus niet uit welk pootje in welk gaatje in de footprint op het PCB zit):

Weerstand buigen

Het bouwen

1. Soldeer eerst de weerstand 1KΩ op R1 en de weerstanden 300Ω op R2 en R3.

2. Plaats dan de led (zie afbeelding bovenaan deze pagina). Het lange pootje van de led (+) moet links en het korte pootje van de led (-) moet rechts (- is de zijde met de witte verdikte rand in de footprint).


3. Soldeer de blauwe KF301 schroefterminals op het PCB. De 2-polige bij -DC+ en 2 maal de 3-polige op Neopixel1 en Neopixel2. Let op dat de aansluitopeningen naar achteren wijzen.

4. Soldeer nu de 2 stuks 2-polige male pins op H3 en GNDJMP (breek voorzichtig 2x2 met een klein tangetje uit de geleverde rij van 40).

5. Soldeer dan de 2 stuks 15-polige pin headers in H1 en H2 (breek met een klein tangetje voorzichtig 2x15 uit de geleverde rij van 40), maar let op: soldeer de pinnen zo dat de lange zijden van de pinnen aan de onderkant van het board zitten. Je steekt ze er dus met de korte kanten langs de onderzijde in en je soldeert ze aan de bovenzijde (zichtzijde). Dat is tegengesteld aan de andere componenten, die langs boven worden ingestoken en die langs onderen worden gesoldeerd (voorbeeld is het stack board Test & Debug):

H1 en H2 op stack boards

8. Soldeer de condensator/elco 470 uF op C1. Let goed op de polariteit + en -!

9. Plaats de jumpercap op de header met vermelding GNDJMP. Let op: plaats de jumpercap nooit op H3, dan sluit je de ingangsspanning kort!

10. Controleer je soldeerwerk nog even visueel op slordigheden, onbedoelde kortsluitingen tussen 2 soldeerpunten of niet gesoldeerde contacten.

11. Je board is nu klaar voor gebruik!

12. Aansluiten: sluit -DC+ (de blauwe KF301 schroefterminal) aan op een gelijkstroom voedingsbron voor de Neopixels (controleer goed welke spanning dat voor jouw toepassing is, en gebruik nooit een AC (wisselstroom) voeding voor stack boards). Let goed op + en -.

    Je kunt de voedingsspanning voor de DC-outputs ook via H3 aansluiten als je dat zou willen (polariteit is hetzelfde als de KF301).

    Sluit de Neopixels aan op de schroefterminal Neopixel1. Let goed op de markeringen -DC, +DC en Data.


Instellen modelspoorsoftware

Je bent nu klaar om de configuratie in Rocrail (of andere modelspoor software) af te maken. Ga terug naar het overzicht van de bouwbeschrijvingen en ga daar verder bij Sectie 3, globale instellingen in Rocrail & iTrain.
