Bouwinstructie stack board
Ontkoppelen V2.1

Stack board Ontkoppelen V2.1, pinnen klik

Inhoudsopgave van deze pagina

Deze pagina heeft de volgende secties (scroll down):

• Functionaliteit
• Stuklijst
• Codering weerstanden
• Het bouwen
• Instellen modelspoor software

Functionaliteit

Stack board voor sturing van 16 elektromagnetische ontkoppelaars (maximaal 1000ma per kanaal). Deze stack module kan op alle basis boards gebruikt worden (muv het basis board LocoBuffer). Er zijn 2 uitvoeringen van dit stack board: met pinnen of met KF128 schroefterminals.

De moeilijkheidsgraad van deze bouwinstructie is 2.

Stuklijst

Controleer even of je alles compleet hebt:

• PCB stack board ontkoppelen V2.1
• Header 1x15P male  2,54mm (2)
• Header 1x2P male 2,54mm (2)
• Header 2x16P male haaks 2,54mm of KF128 schroefterminals (4)
• IC socket 18P (4)
• IC ULN23803apg (4)
• Jumpercap 2P 2,54mm blauw
• Led 3mm groen
• Schroefterm. KF301 2P 5,0mm
• Weerstand 1KΩ

Codering weerstanden

Er bestaan 2 veel gebruikte versies van kleurcodering voor weerstanden. Je zult veelal beige of blauwe weerstanden tegenkomen:

Codering weerstanden, klik

Voor het buigen van de aansluitdraden van een weerstand (of een diode) kun je een stukje karton gebruiken van 2mm dikte (achterzijde schrijfblok). Als je beide aansluitdraden om de rand van het karton buigt dan past de weerstand precies in de footprint op het PCB (weerstanden hebben geen polariteit, het maakt dus niet uit welk pootje in welk gaatje in de footprint op het PCB zit):

Weerstand buigen

Het bouwen

1. Soldeer eerst de weerstand 1KΩ op R1.

2. Plaats dan de led. Het lange pootje van de led (+) moet links en het korte pootje van de led (-) moet rechts (- is de zijde met de witte verdikte rand in de footprint).

3. Monteer de (haakse) pinnen of de groene KF128 schroefterminals (afhankelijk van de uitvoering die je gekozen hebt):

   Pinnen:

   Zaag de pinheaders voorzichtig met een klein ijzerzaagje op het juiste formaat en soldeer ze vast op het PCB. De polariteit van de aansluitingen (+ en gnd) staat op het PCB vermeld.

   Schroefterminals KF128:

   Soldeer de groene KF128 schroefterminals op het PCB. Let op dat de aansluitopeningen naar achteren wijzen. Later sluit je hier de ontkoppelaars op aan (strip en vertin de aansluitdraden ongeveer 5mm, dan passen ze goed in de connector). De polariteit (+ en gnd) staat op het PCB vermeld.

4. Soldeer vervolgens de 4 IC sockets op posities ULN1 tm ULN4. Let op: de inkeping op de sockets moet overeen komen met de inkeping in de footprint op het PCB.

5. Soldeer nu de 2 stuks 2-polige male pins op H3 en GNDJMP (breek voorzichtig 2x2 met een klein tangetje uit de geleverde rij van 40).

6. Soldeer de blauwe KF301 schroefterminal op het PCB.

7. Soldeer dan de 2 stuks 15-polige pin headers in H1 en H2 (breek met een klein tangetje voorzichtig 2x15 uit de geleverde rij van 40), maar let op: soldeer de pinnen zo dat de lange zijden van de pinnen aan de onderkant van het board zitten. Je steekt ze er dus met de korte kanten langs de onderzijde in en je soldeert ze aan de bovenzijde (zichtzijde). Dat is tegengesteld aan de andere componenten, die langs boven worden ingestoken en die langs onderen worden gesoldeerd:

H1 en H2 op stack boards

8. Plaats de 4 ULN2803apg IC's in de sockets. Controleer eerst of alle pootjes recht staan en pas dan even voorzichtig. Duw de chip zachtjes, beheerst en gelijkmatig in de socket. Let op: de inkeping in de ULN2803's moet overeenkomen met de inkeping in de socket en met de footprint op het PCB.

9. Plaats de jumpercap nog niet op de header met vermelding GNDJMP, probeer straks eerst of het werkt zonder. Want meestal is er al een gedeelde ground in de voeding(en) van het systeem. Schakelen straks, als de hele module klaar is, de ontkoppelaars niet, plaats de jumper dan wel. Let op: plaats de jumpercap nooit op H3, dan sluit je de ingangsspanning kort!

10. Controleer je soldeerwerk nog even visueel op slordigheden, onbedoelde kortsluitingen tussen 2 soldeerpunten of niet gesoldeerde contacten.

11. Je board is nu klaar voor gebruik!

12. Aansluiten: sluit -DC+ (de blauwe KF301 schroefterminal) aan op een gelijkstroom voedingsbron voor de ontkoppelaars (controleer goed welke spanning dat voor jouw ontkoppelaar is, en gebruik nooit een AC (wisselstroom) voeding voor stack boards). Let goed op + en -.

    Je kunt de voedingsspanning voor de ontkoppelrails ook via H3 aansluiten als je dat zou willen (polariteit is hetzelfde als de KF301).

    Sluit later de ontkoppelaars (max 16st) nog aan op de outputs op het PCB nadat je de outputs eerst getest hebt met een multimeter (zie bouwbeschrijving sectie 4).

    Indien je stack board de groene KF128 schroefterminals heeft dan kan het handig zijn om bij het aansluiten van de bekabeling een pincet te gebruiken. Strip de aansluitdraad ongeveer 5mm, vertin het uiteinde en plaats de draad met de pincet in de terminal.

    Tip: 3-polige Dupont connectoren (zoals bv bij servo's) zijn ook erg handig voor het aansluiten van ontkoppelaars die je via pinnen wilt bekabelen (maar een KF128 schroefaansluiting kan natuurlijk ook):

Dupont connectoren, met male of female pinnen

Instellen modelspoorsoftware

Je bent nu klaar om de configuratie in Rocrail (of andere modelspoor software) af te maken. Ga terug naar het overzicht van de bouwbeschrijvingen en ga daar verder bij Sectie 3, globale instellingen in Rocrail & iTrain.

Indien de ontkoppelaars uiteindelijk niet schakelen plaats dat de jumpercap op GNDJMP (zie punt 9 hierboven).

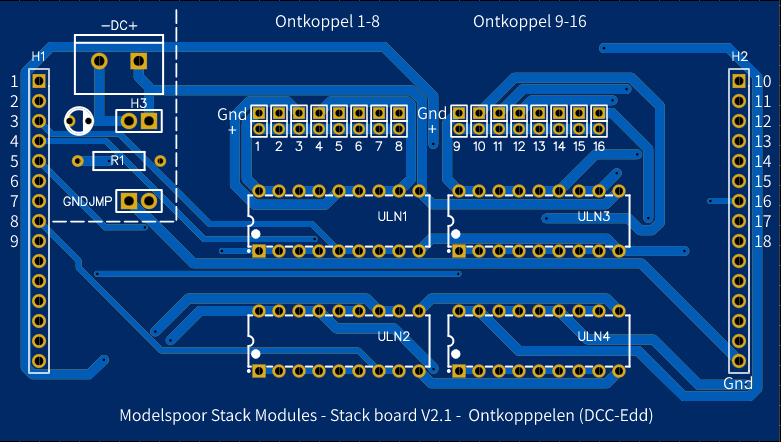

Versie met pinnen, klik

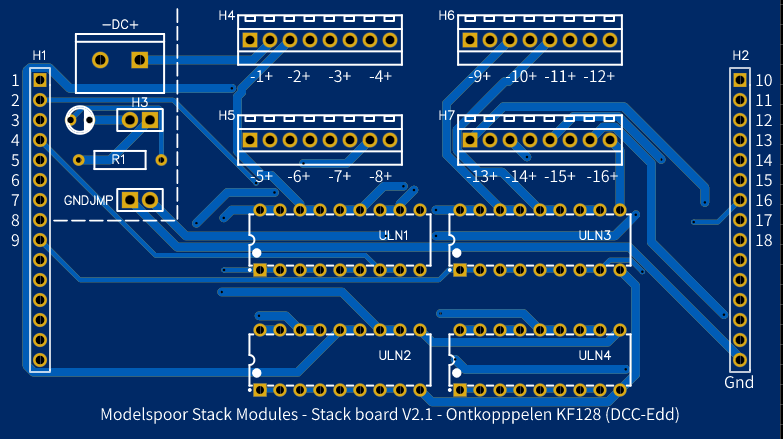

Versie met KF128 schroefterminals, klik
