Bouwinstructie stack board
Stroomdetectie V2.1

Stack board Stroomdetectie V2.1

Inhoudsopgave van deze pagina

Deze pagina heeft de volgende secties (scroll down):

• Functionaliteit
• Stuklijst
• Codering weerstanden
• Het bouwen
• Instellen modelspoor software

Functionaliteit

Stack board voor terugmelders (bezetmelders, optocouplers) via stroomdetectie. Deze stack module kan gebruikt worden op de basis boards DCC-EX (16 kanalen), DCC-EX I2C (15 kanalen) en LocoClient (15 kanalen).

Let op - Bij de uitvoeringen met 15 kanalen is pin D13 van de Nano niet beschikbaar (buildinled) voor stroomdetectie...! Op het stack board stroomdetectie is dat ingang 12 op de groene KF128 schroefterminals, die sla je dus over bij het aansluiten en configureren van stroomdetectie op een LocoClient of op een DCC-EX I2C client. Zie ook de opmerking aan het einde van deze bouwbeschrijving.

De moeilijkheidsgraad van deze bouwinstructie is 2.

Het stack board stroomdetectie V2.1 kan ook werken met eigen ontworpen detectieschakelingen. V2.2 kan dat niet, die heeft geïntegreerde detectoren. Je kunt dus eigen detectieprintjes ontwerpen (standaard 2,54mm PCB raster) als je dat wilt. Neem in dat geval even contact met ons op voor meer technische details over hoe je dat kunt doen.

Stuklijst

Controleer even of je alles compleet hebt:

• PCB extension stroomdetectie (4)
• PCB stack board stroomdetectie
• 2W10 gelijkrichter (16)
• Afstandsbusje 15mm zwart (2)
• Boutje-moertje M3x25 (2)
• Condensator 100nf (16)
• Header 10P female (4)
• Header 10P male haaks (4)
• Header 15P male (2)
• IC optocoupler PC814 of 817 (16)
• Schroefterm. KF128 8P 2.54mm (2)
• Schroefterm. KF301 2P 5.0mm
• Weerstand 100Ω (16)
• Weerstand 4K7Ω (16)

Codering weerstanden

Er bestaan 2 veel gebruikte versies van kleurcodering voor weerstanden. Je zult veelal beige of blauwe weerstanden tegenkomen:

Codering weerstanden, klik

Voor het buigen van de aansluitdraden van een weerstand (of een diode) kun je een stukje karton gebruiken van 2mm dikte (achterzijde schrijfblok). Als je beide aansluitdraden om de rand van het karton buigt dan past de weerstand precies in de footprint op het PCB (weerstanden hebben geen polariteit, het maakt dus niet uit welk pootje in welk gaatje in de footprint op het PCB zit):

Weerstand buigen

Het bouwen

1. Soldeer 4 stuks 10-polige female headers in EXT1-4, EXT 5-8, EXT9-12 en EXT13-16

2. Soldeer 2 stuks 8-polige schroefterminals KF128 (groen) op het PCB. Let op dat de aansluit-openingen naar achteren wijzen. Later sluit je hier de geïsoleerde railsecties op aan (strip en vertin de aansluitdraden ongeveer 5mm, dan passen ze goed in de schroefterminals).

3. Soldeer de blauwe KF301 schroefterminal op COMMON RAIL.

4. Soldeer dan de 2 stuks 15-polige pin headers in H1 en H2 (breek met een klein tangetje voorzichtig 2x15 uit de geleverde rij van 40), maar let op: soldeer de pinnen zo dat de lange zijden van de pinnen aan de onderkant van het board zitten. Je steekt ze er dus met de korte kanten langs de onderzijde in en je soldeert ze aan de bovenzijde (zichtzijde). Dat is tegengesteld aan de andere componenten, die langs boven worden ingestoken en die langs onderen worden gesoldeerd:

H1 en H2 op stack boards

Vervolgens monteer je de 4 stuks Detects:

5. Monteer eerst de 8 weerstanden. 4 stuks 100Ω in R1B, R2B, R3B en R4B en 4 stuks 4K7Ω in R1A, R2A, R3A en R4A.

6. Soldeer nu de optocouplers in U1 tm U4. Op de optocouplers staat een stip, en deze moet overeenkomen met de stip in de footprint op het PCB.

7. Monteer 4 stuks 2W10 rectifiers in D1 tm D4. Let op: de plus op de 2W10 moet overeenkomen met de + op het PCB (de plus is het lange pootje van de 2W10, staat ook op de behuizing).

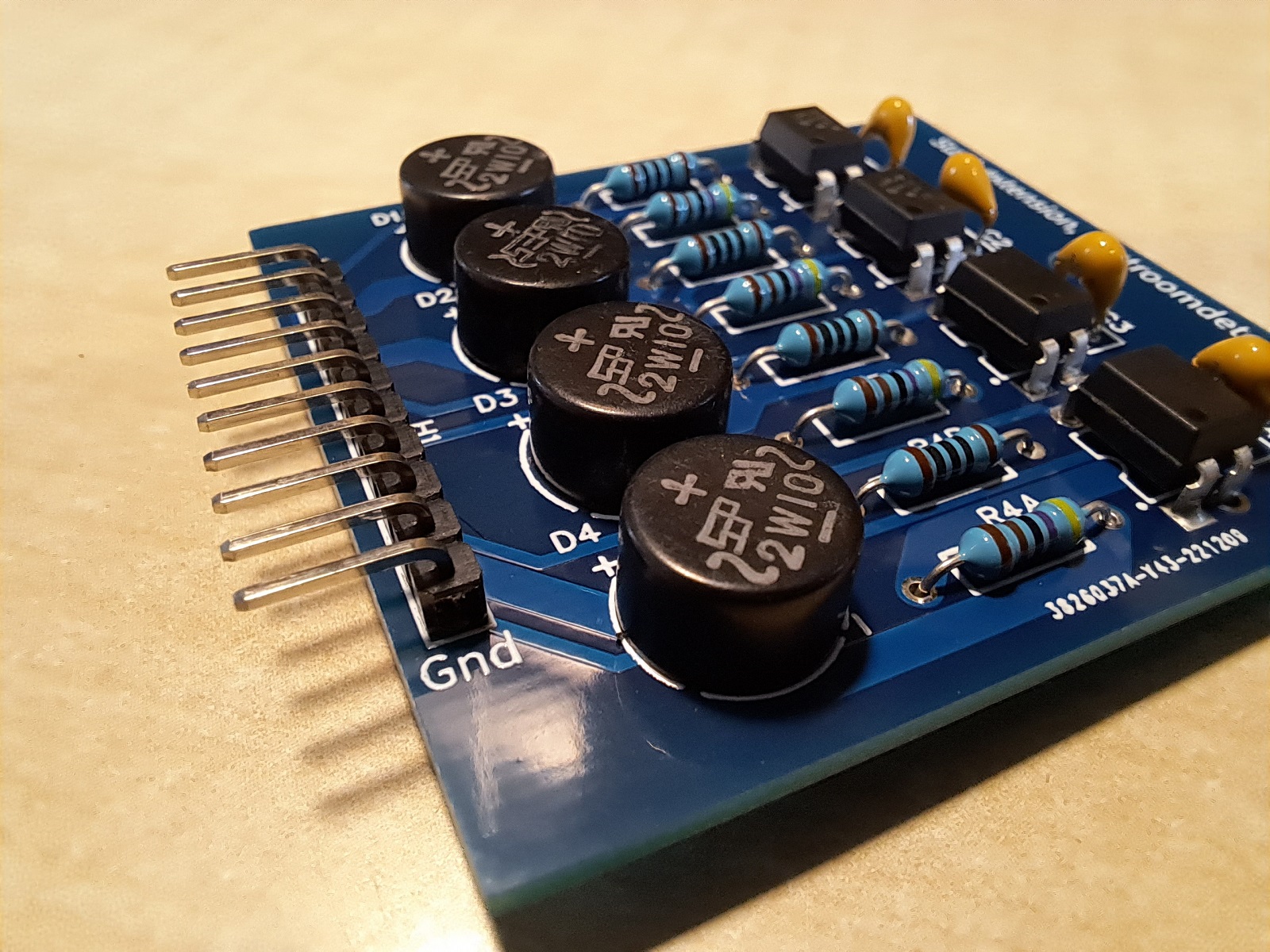

8. Breek vervolgens 1x10 uit de geleverde haakse pinnen en soldeer ze met de korte kant van de pinnen in het PCB van de Detects. Je steekt de pinnen er met de korte zijden aan de zichtzijde van het PCB in, en je soldeert ze aan de achterzijde van het PCB. Zorg dat de lange kanten van de pinnen uitsteken zodat ze later in de female headers op het hoofd-PCB passen:


Pinnen van de Detects, klik

9. Soldeer de 4 condensatoren op posities C1 tm C4 (de polariteit maakt niet uit bij dit type condensator).

10. Monteer met de M3x25 schroeven en de afstandsbusjes 15mm nu 2 keer 2 stuks Detects aan elkaar en prik ze in de 4 headers op het hoofd-PCB van het stack board stroomdetectie. Daarbij moeten de vermeldingen '1' en 'Gnd' op beide boards overeenkomen.

11. Controleer je soldeerwerk nog even visueel op slordigheden, onbedoelde kortsluitingen tussen 2 soldeerpunten of niet gesoldeerde contacten.

12. Je board is nu klaar voor gebruik!

13. Aansluiten: detectie 1-15 of 16 (de groene KF128 schroefterminals) gaan naar de (meestal) rode draad van de geïsoleerde raildelen die de detectiestukken vormen. Het kan handig zijn om bij het aansluiten van de bekabeling in de groene KF128 terminals een pincet te gebruiken. Strip de aansluitdraad ongeveer 5mm, vertin het uiteinde en plaats de draad met het pincet in de terminal. Zet de schroefjes vast.

    De aansluiting COMMONRAIL gaat naar de rode DCC-draad van de besturingscentrale. Zie afbeelding (in dit voorbeeld wordt Märklin C-rails gebruikt, maar het principe is gelijk voor alle railsystemen). In onderstaande afbeelding staat een voorbeeld met 2 detectiepunten (Detector1 en Detector 2 zijn 2 schema's van de in totaal 4x4 Detects die in het stack board geplaatst zijn):

Principe stroomdetectie, klik

Let op - Op een LocoClient of een DCC-EX I2C client is Nano pin D13 niet beschikbaar als input voor stroomdetectie, sla deze over bij het aansluiten van de melders op de groene KF128 schroefterminals (totaal 15 inputs dus). Pin D13 van het basis board is op het stack board stroomdetectie ingang 12 (je slaat 12 dus over bij het aansluiten en gebruikt 15 ingangen: 1 tm 11 en 13 tm 16). Een DCC-EX basis board icm stack board stroomdetectie heeft 16 ingangen beschikbaar, 1 tm 16.

14. Je bent nu klaar om de configuratie in Rocrail (of andere modelspoor software) af te maken. Ga terug naar het overzicht van de bouwbeschrijvingen en ga daar verder bij Sectie 3, globale instellingen in Rocrail & iTrain.
