Voorbeeldconfiguraties stack modules

Op deze pagina staan enkele voorbeelden van baanplannen met de bijbehorende stack modules.

Märklin H0-baan met C-rails

Klik voor vergroten

Gebruikte stack modules:

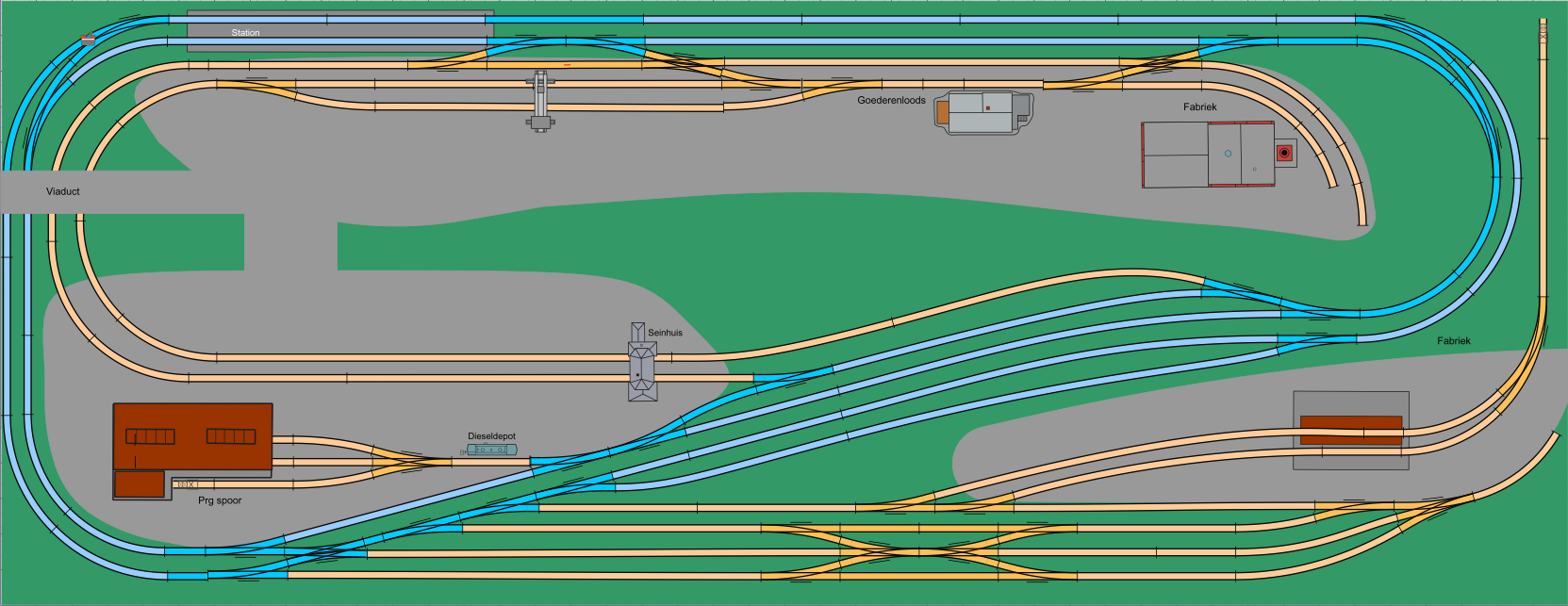

Fleischmann N-spoor met Piccolo rails

Klik voor vergroten

Gebruikte stack modules:

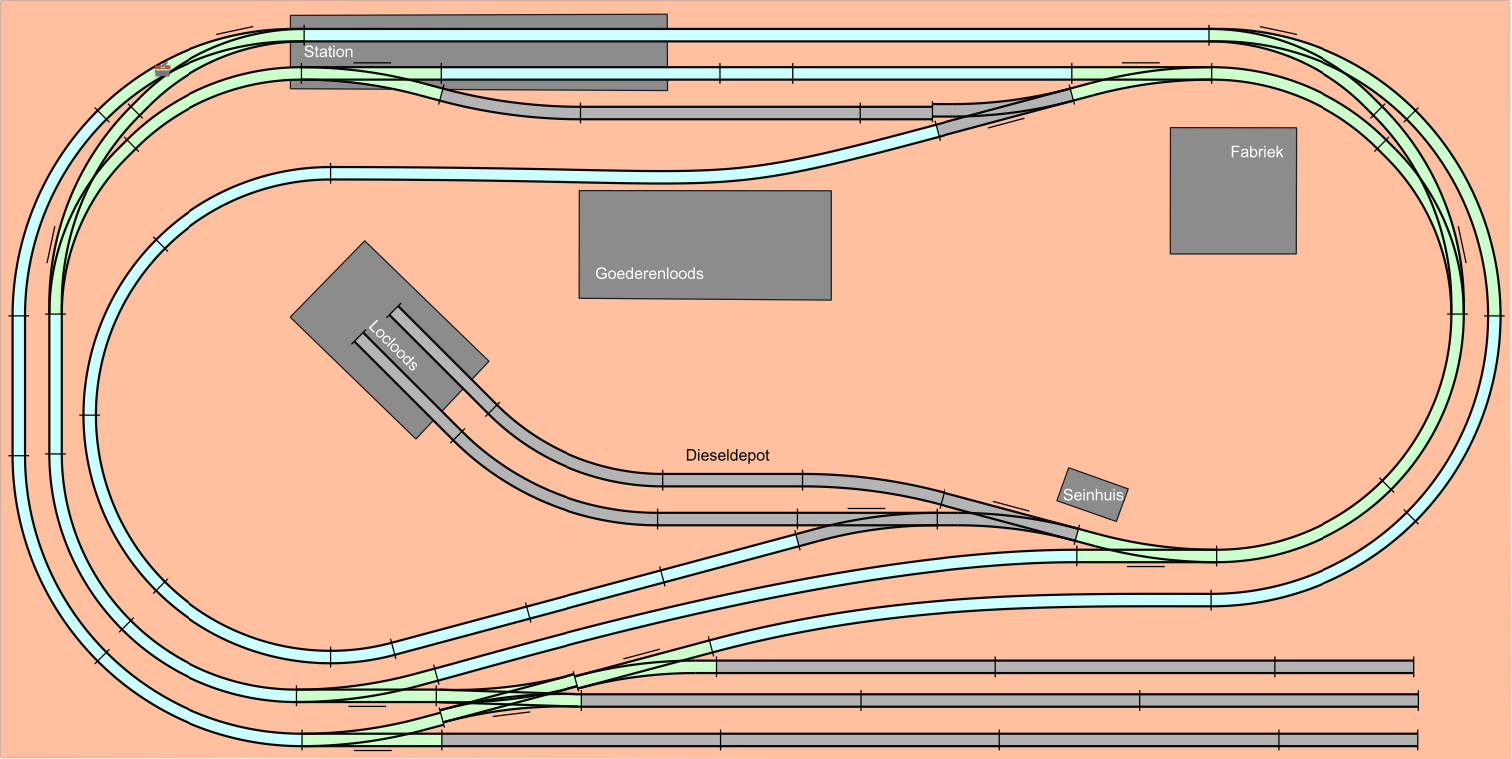

Baanplan Vlaarhoek 120x60cm N-spoor

Klik voor vergroten

Gebruikte stack modules:

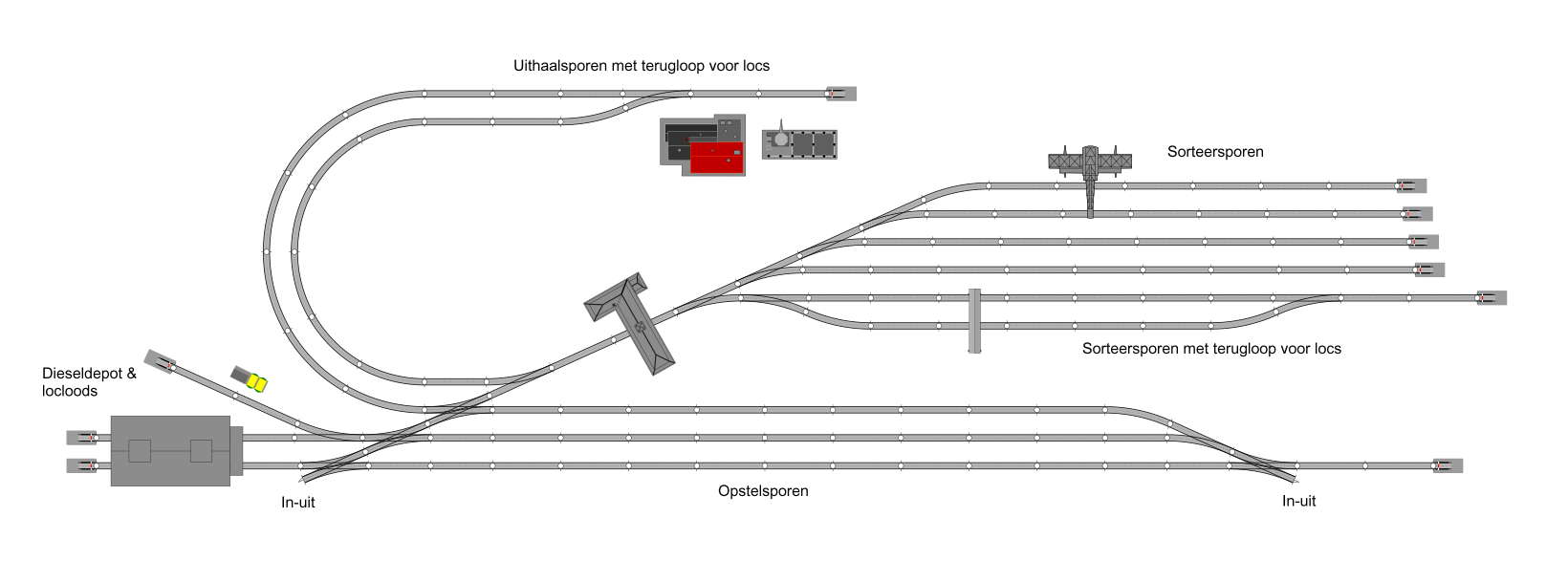

Rangeerterrein H0 Märklin C-rails

Klik voor vergroten

Gebruikte stack modules:

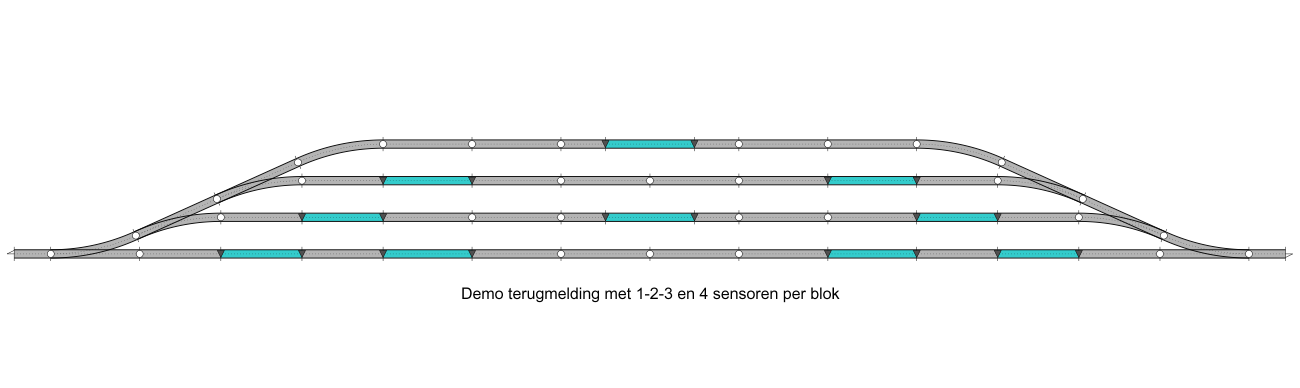

Terugmelders H0 en N

Klik voor vergroten

Gebruikte stack modules:

Vragen, informatie of bestellen

Heb je een technische of informatieve vraag (bv over wat je nodig zou hebben voor jouw baan) of wil je stack modules bestellen? Gebruik dan het contactformulier van deze website. We beantwoorden je bericht normaal gesproken binnen enkele (werk)uren.

Spareparts

We leveren op aanvraag ook spareparts voor de stack modules (onderdelen, PCB's, etc), neem daarvoor contact met ons op via bv het contactformulier.

Basis board DCC-decoder met stack board test en debug en basis board DCC-EX met stack board DC-outputs, klik

Voordelen stack modules

Protocollen: stack modules ondersteunen de 4 belangrijkste protocollen: DCC-decoder, DCC-EX (I2C), LocoBuffer en LocoClient. Ze werken feilloos samen met centrales van de bekende merken en met alle bekende softwarepakketten, zoals Rocrail, Traintastic, iTrain, JMRI, Koploper (compatibiliteit beperkt, Koploper wordt al langere tijd niet meer onderhouden en krijgt geen updates meer), etc.

Let op - Zorg er wel voor dat je altijd over de nieuwste versie van je modelbaansoftware beschikt. Oudere versies ondersteunen lang niet altijd de nieuwste technologieën!

Totaaloplossing: stack modules kunnen vrijwel alle onderdelen van een modelspoorbaan gemakkelijk aansturen en bieden dus 1 duidelijke en handige oplossing voor complete modelspoorbanen.

Uitwisselbaar: de basis boards en de stack boards zijn onderling uitwisselbaar. Verschillende stack boards werken op meerdere basis boards en v.v. Zo werkt een stack board wissels bijvoorbeeld op zowel het basis board DCC-EX, op de DCC-decoder en op de LocoClient. En ook de Nano's op de basis boards zijn gemakkelijk uitwisselbaar.

Programmeren: de basis boards zijn heel gemakkelijk en flexibel te programmeren via de Arduino IDE. De gratis bijgeleverde sketches (open source) zijn via variabelen snel aan te passen aan jouw modelspoorbaan.

Uniform: de PCB's hebben uniforme indelingen en aansluitingen. En ze zijn door gelijke afmetingen ook stapelbaar met M3 draadeinden. Het formaat is compact: 100x100mm.

Outputs: de outputs kunnen naar wens uitgevoerd worden met rechte pinnen, haakse pinnen of KF128 schroefterminals.

Open source: de Arduino software is beschikbaar als een normale sketch en niet als een onleesbare en niet aan te passen HEX-file. Je kunt dus zelf altijd controle houden over je eigen systeem. Downloads van de benodigde IDE, libraries en sketches via het open source platform Github (je koopt dus het PCB-concept en de elektronische componenten).

Support: uiteraard krijg je volledige support op de montage en configuratie van de stack modules en een correcte werking in de modelspoorsoftware. We verlenen support via e-mail, (beeld)bellen, WhatsApp of een remote desktop verbinding met jouw PC. Op het gebied van besturingssystemen voor PC's (Mac, Win, Linux), de Arduino IDE en bv PC-drivers voor USB kunnen we natuurlijk wel tips geven, maar we kunnen nooit verantwoordelijk worden gehouden voor de correcte werking van jouw PC. We gaan er dus vanuit dat je zelf de verantwoordelijkheid neemt voor de correcte werking van je PC, het besturingssysteem op die PC (incl. USB-drivers), de Arduino IDE en je modelspoorsoftware.

Kostprijs: stack modules kosten slechts een fractie van de prijs die je normaal kwijt zou zijn aan kant-en-klare elektronica van de bekende merken.

Basis boards LocoBuffer en LocoClient
met stack board LocoBuffer hub, klik

Modelspoorsoftware

Stack Modules zijn getest en ontwikkeld met de volgende modelspoorsoftware:

Rocrail, klik

Rocrail is de meest veelzijdige van de 3 en tevens onze favoriet. Alle protocollen van stack modules werken feilooos in Rocrail. Rocrail is gratis te gebruiken met eventueel een vrijwillige fee.

iTrain, klik

iTrain is een betaald programma en past bij de stack modules met protocollen DCC-decoder en LocoBuffer/client. DCC-EX is niet (volledig) geimplementeerd in iTrain en daarom raden we deze combinatie niet aan!

Traintastic, klik (nieuw, nog in ontwikkeling)

Over Traintastic kunnen we pas een mening hebben als het pakket klaar is. Nog even geduld dus!

Voorbeelden baanplannen met stack modules

Klik hier om voorbeelden te zien van baanplannen die zijn uitgevoerd met stack modules.
